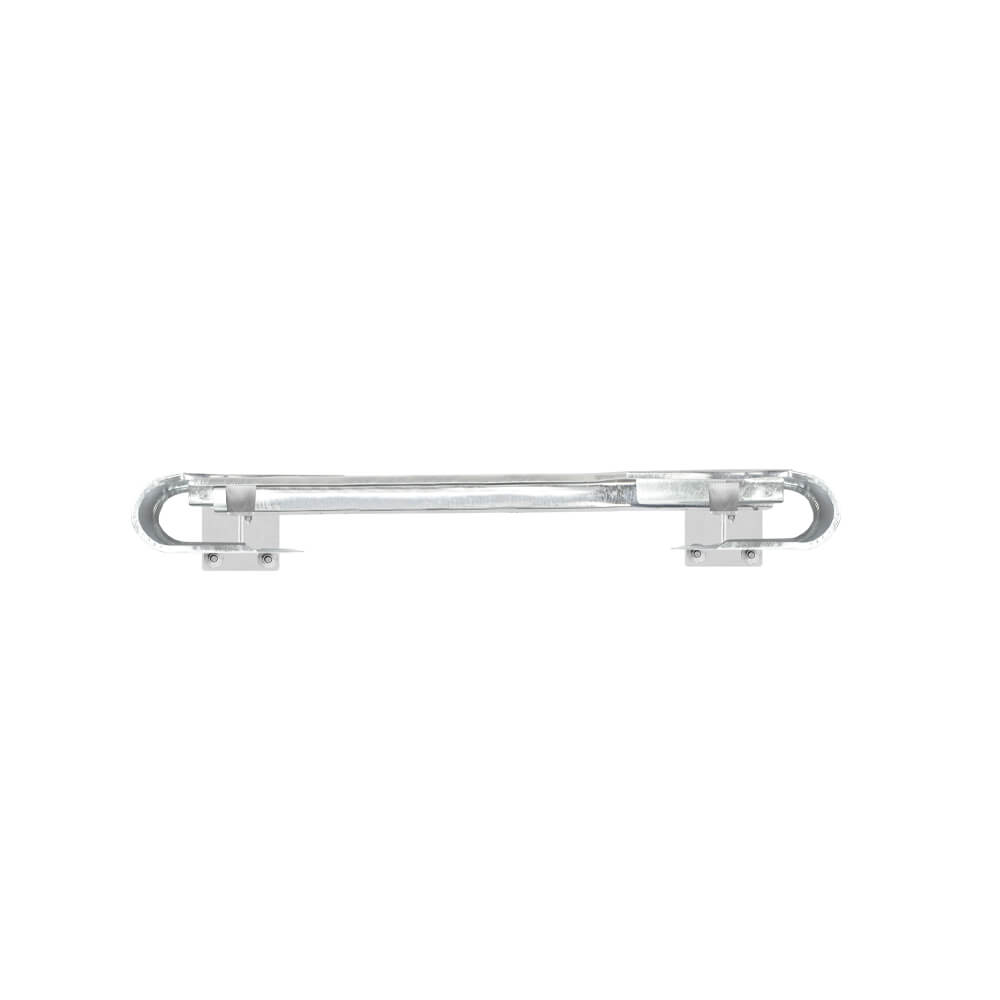

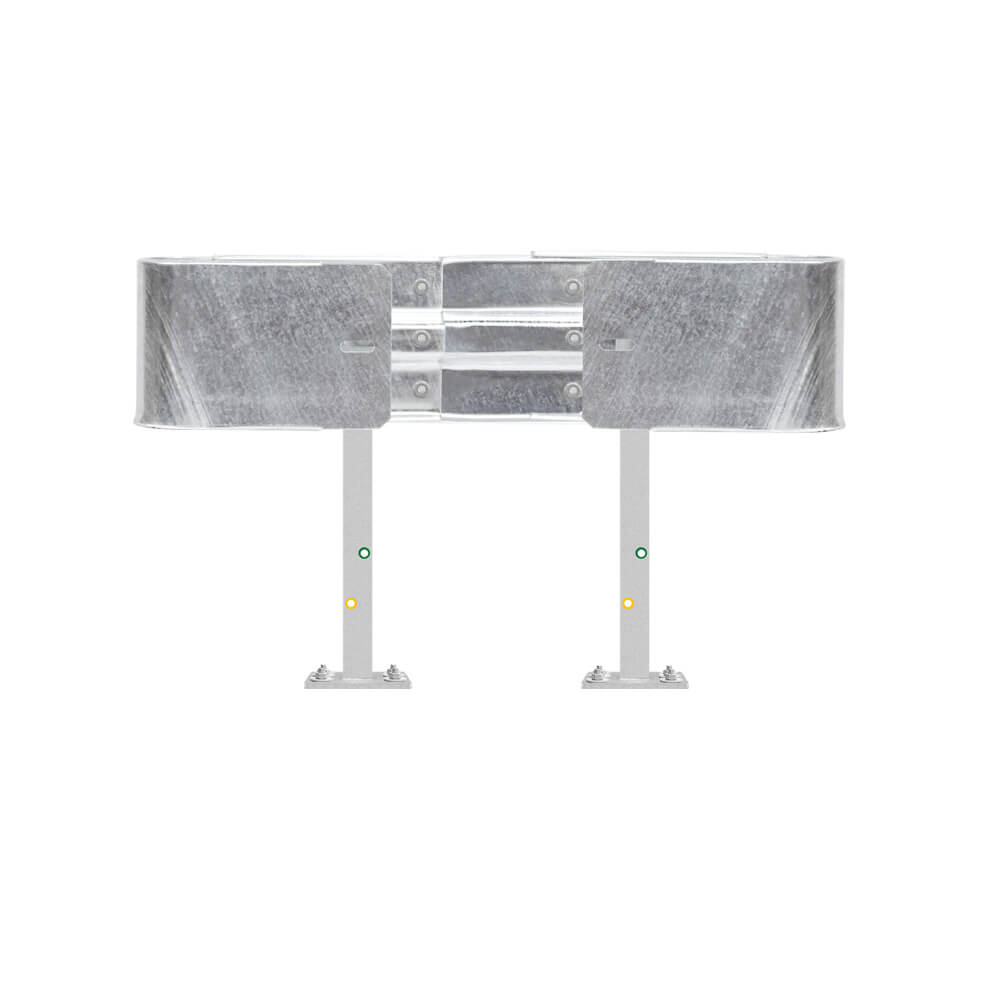

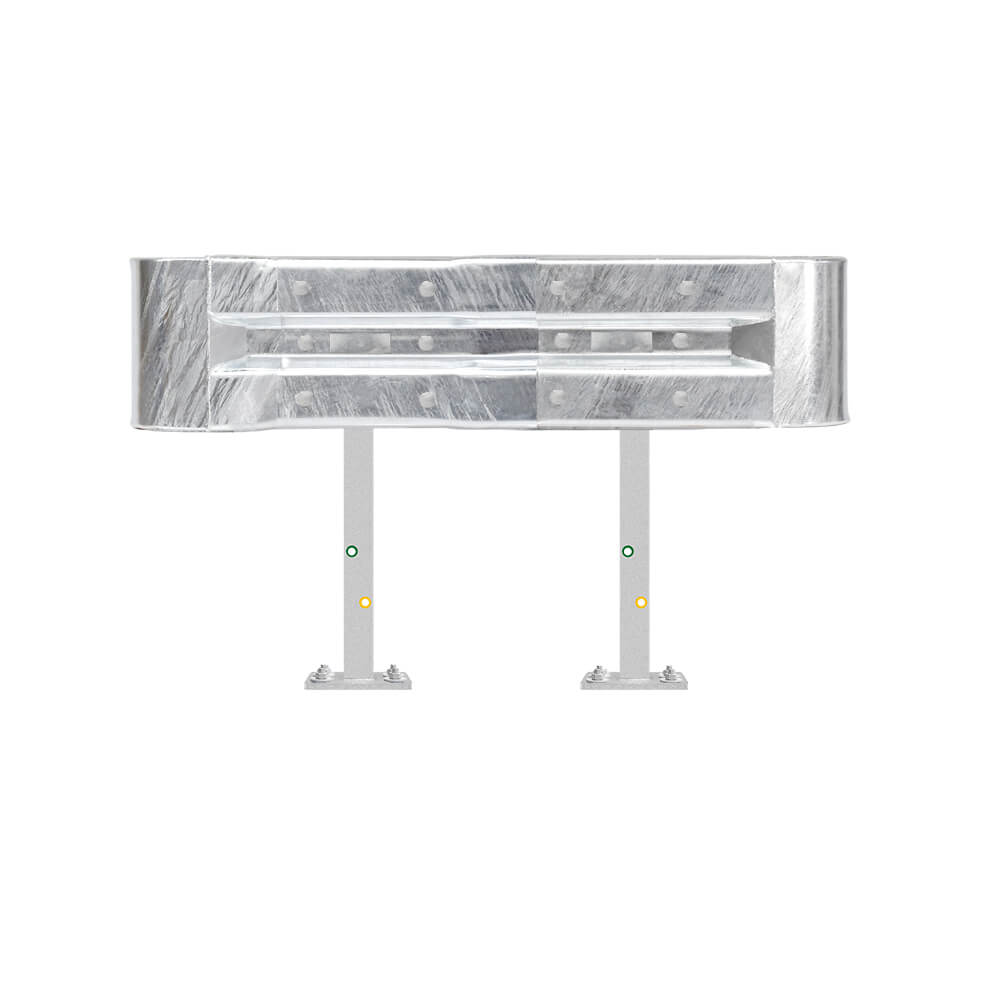

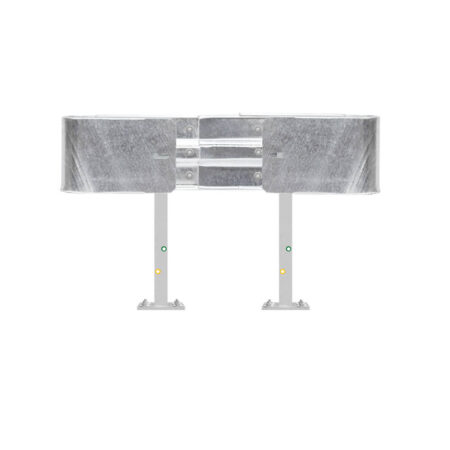

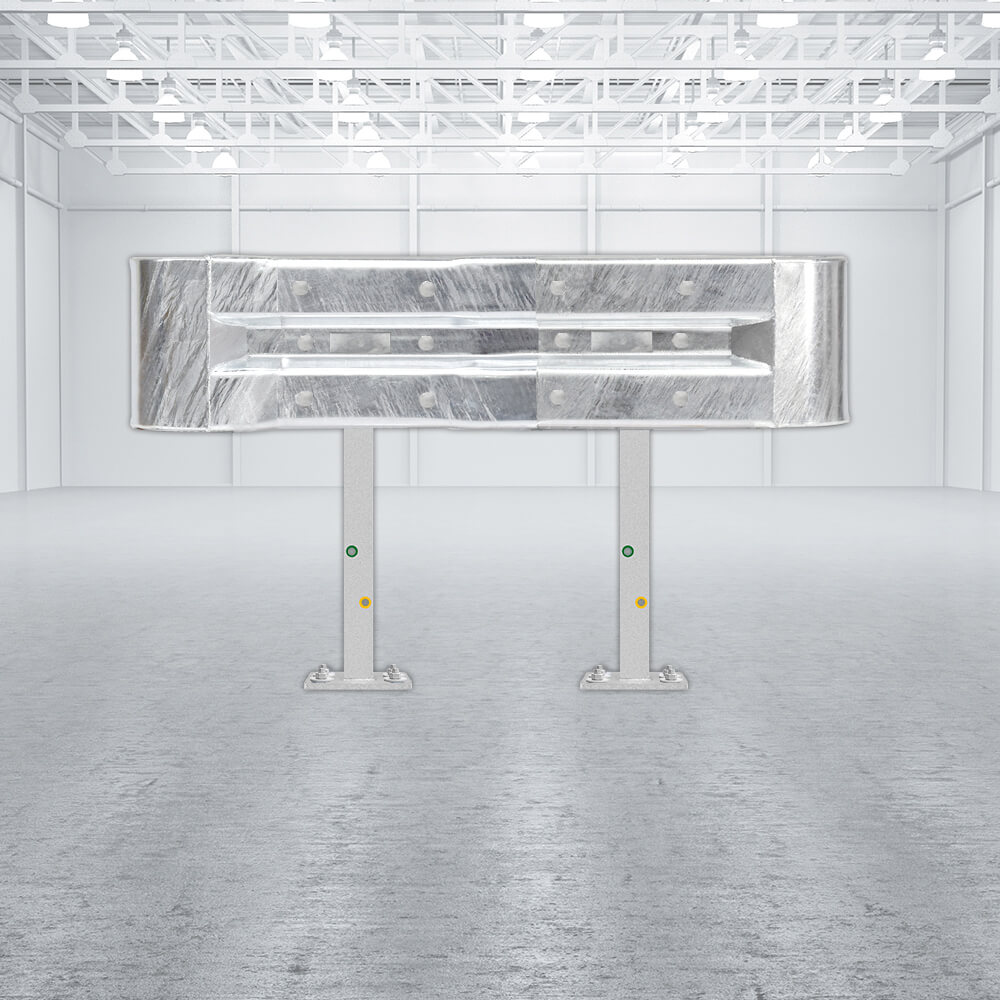

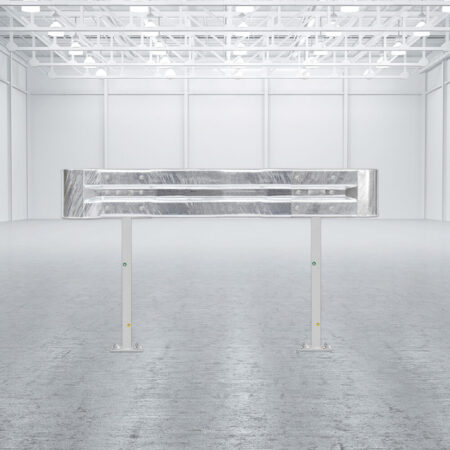

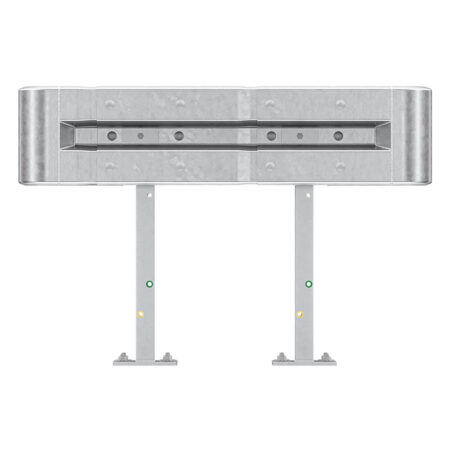

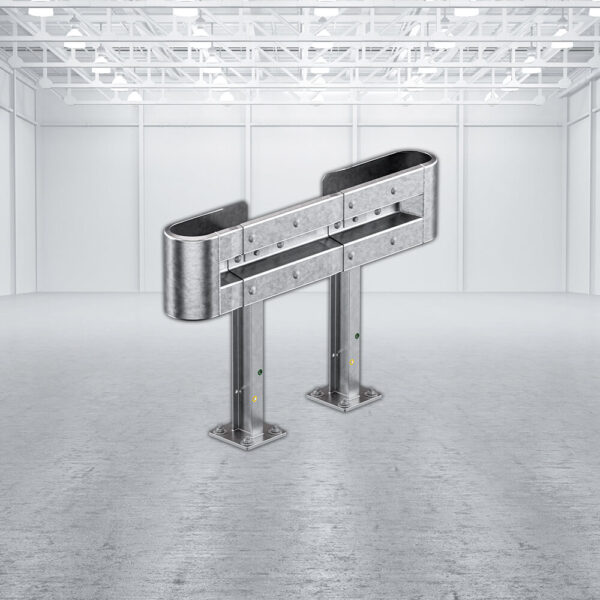

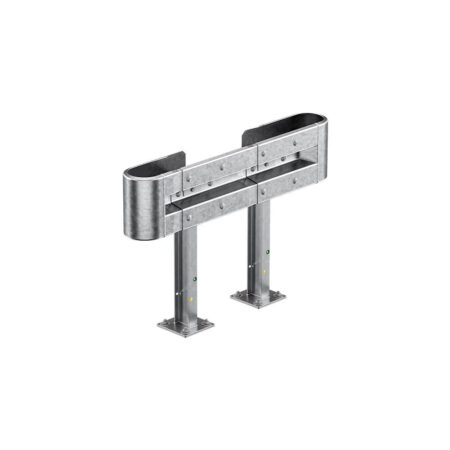

Leitplanken Komplett-Set M75-1SP, 1,3 m, zum Aufdübeln, Stahl, B-Profil

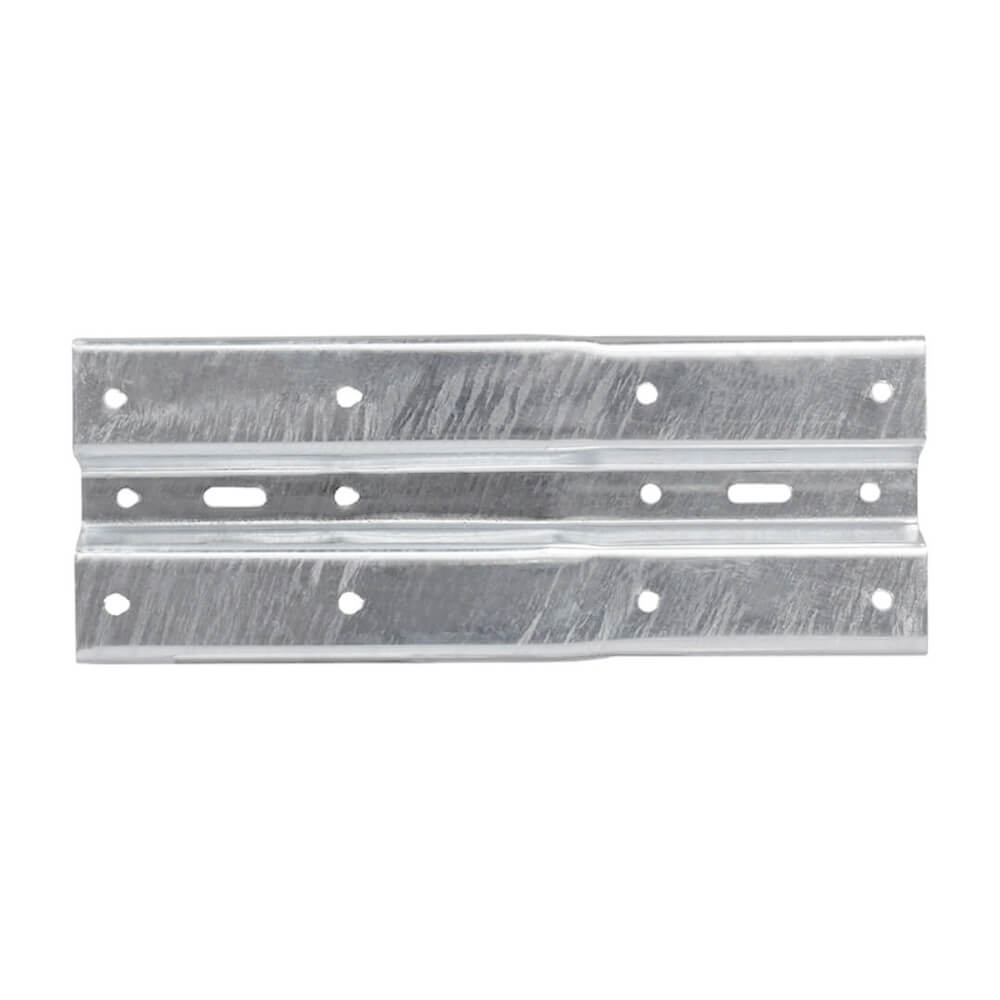

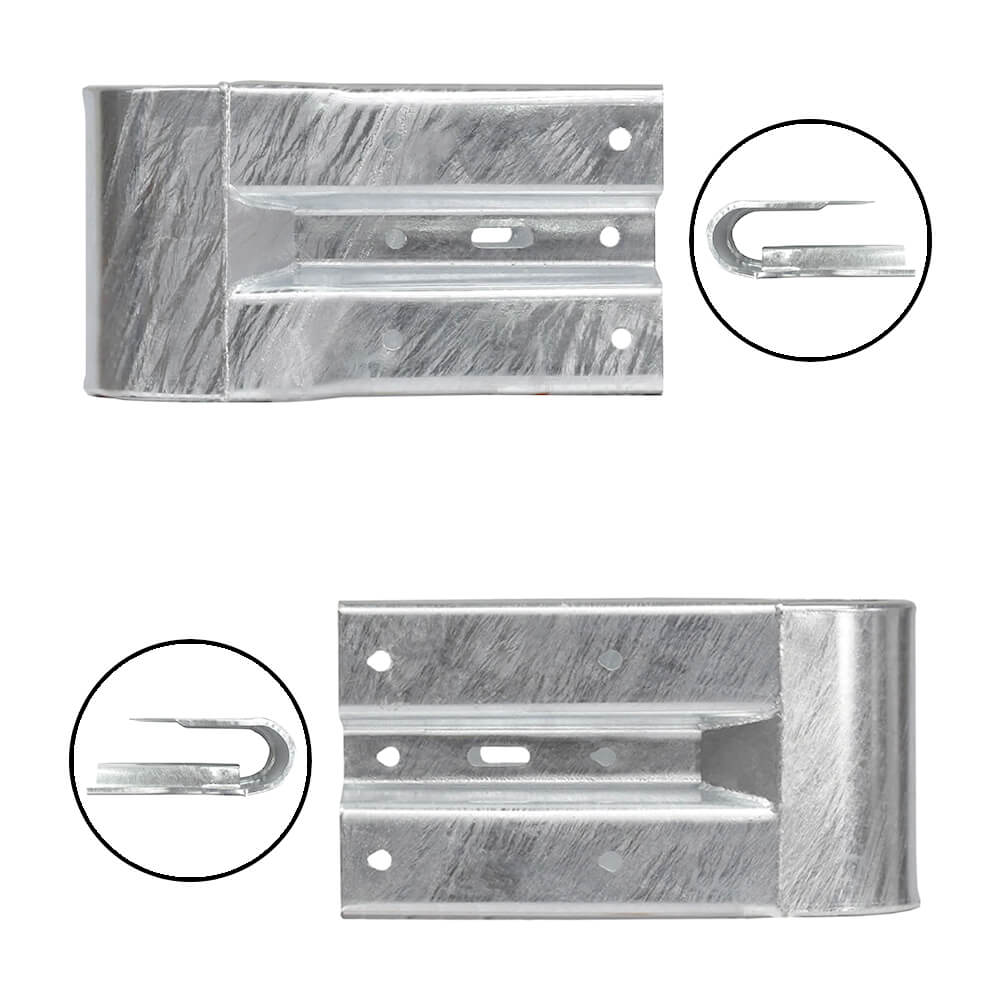

Dieses 1-holmige Komplett-Set ist mit 1 Stück 0,8 Meter B-Profil Plankenholm nach RAL-Rg-620-Standard ausgestattet. An den Enden runden B-Profil Kopfstücke (ebenfalls nach RAL-Rg-620-Standard) das System ab. Die Gesamtlänge im aufgebauten Zustand beträgt 1,3 m über alles.

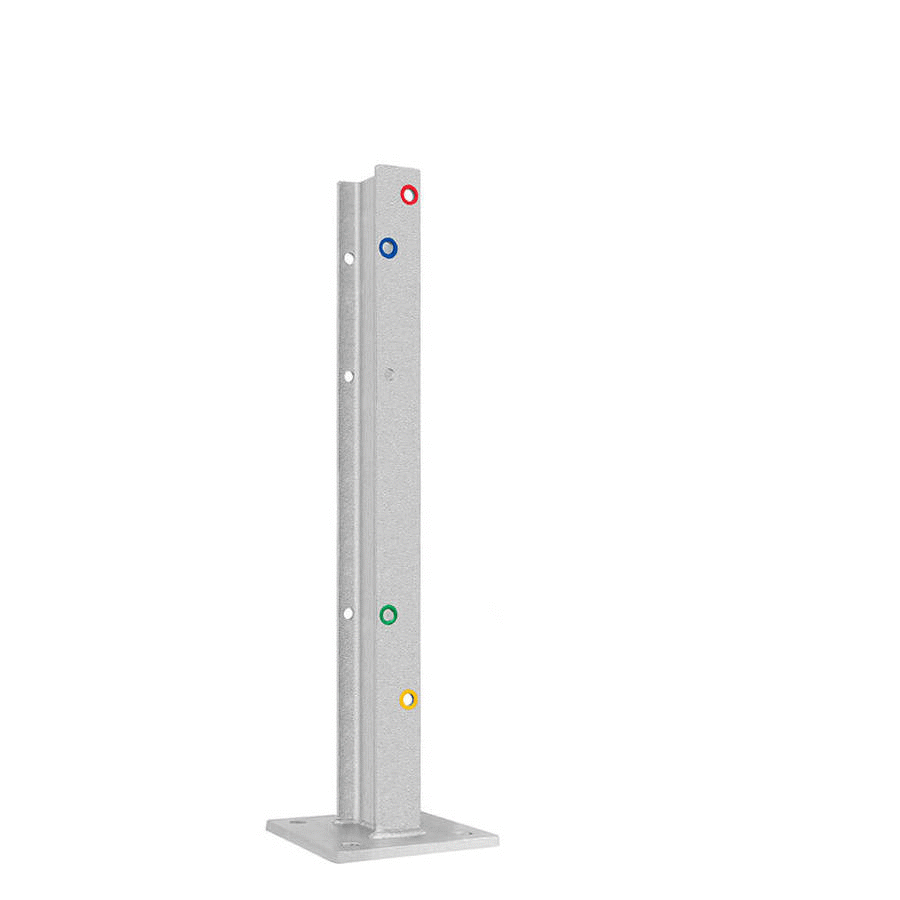

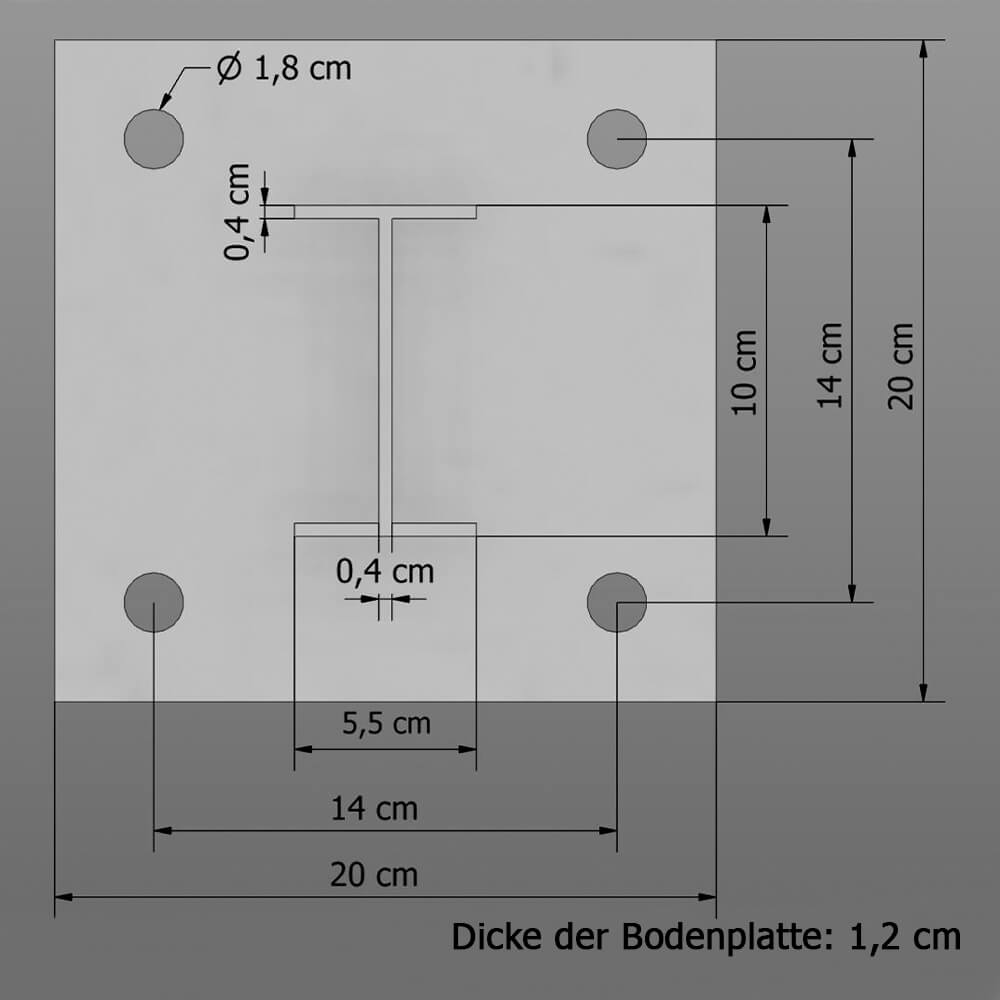

Die 2 IPE 100 M-Pfosten zum Aufschrauben mit einer Höhe von 75 cm sorgen für extremen Halt. Selbstverständlich sind je Pfosten 4 Stück Verbundklebeanker, bestehend aus Gewindestange, Mörtelpatrone, Mutter, Unterlegscheibe und Bohrmaschinenaufsatz in dem Set enthalten.

Das Besondere an diesem M-Pfosten-System ist die einfachste und schnellste Montage dank Farbcodierung.

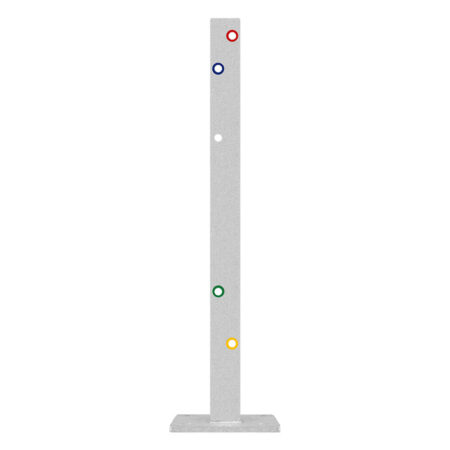

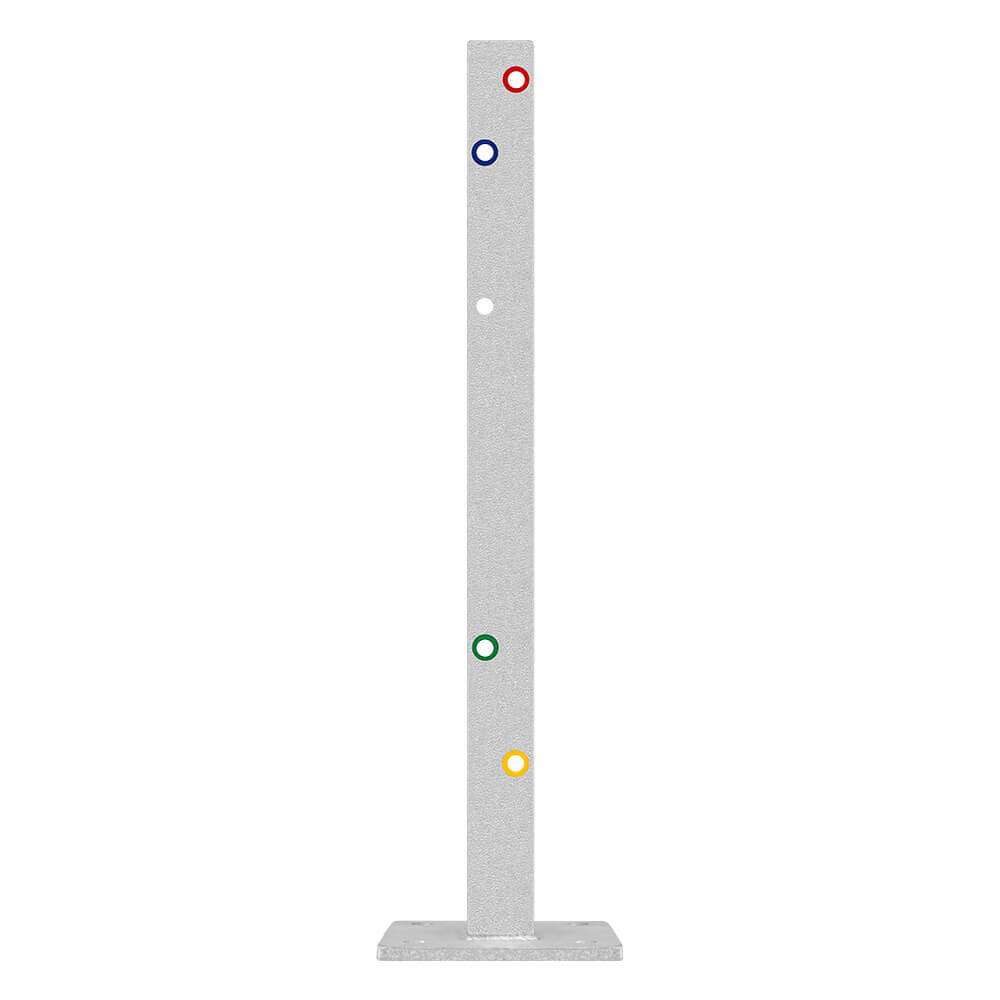

Farblich gekennzeichnete Aufnahmelöcher an den Pfosten zeigen Ihnen schnell und einfach wo Sie den Plankenholm befestigen, um die von Ihnen gewünschte Höhe zu bekommen. Die möglichen Varianten finden Sie hier weiter unten. Damit wird der Aufbau eines echten Schutzplankensystems zum Kinderspiel, auch ohne Vorkenntnisse.

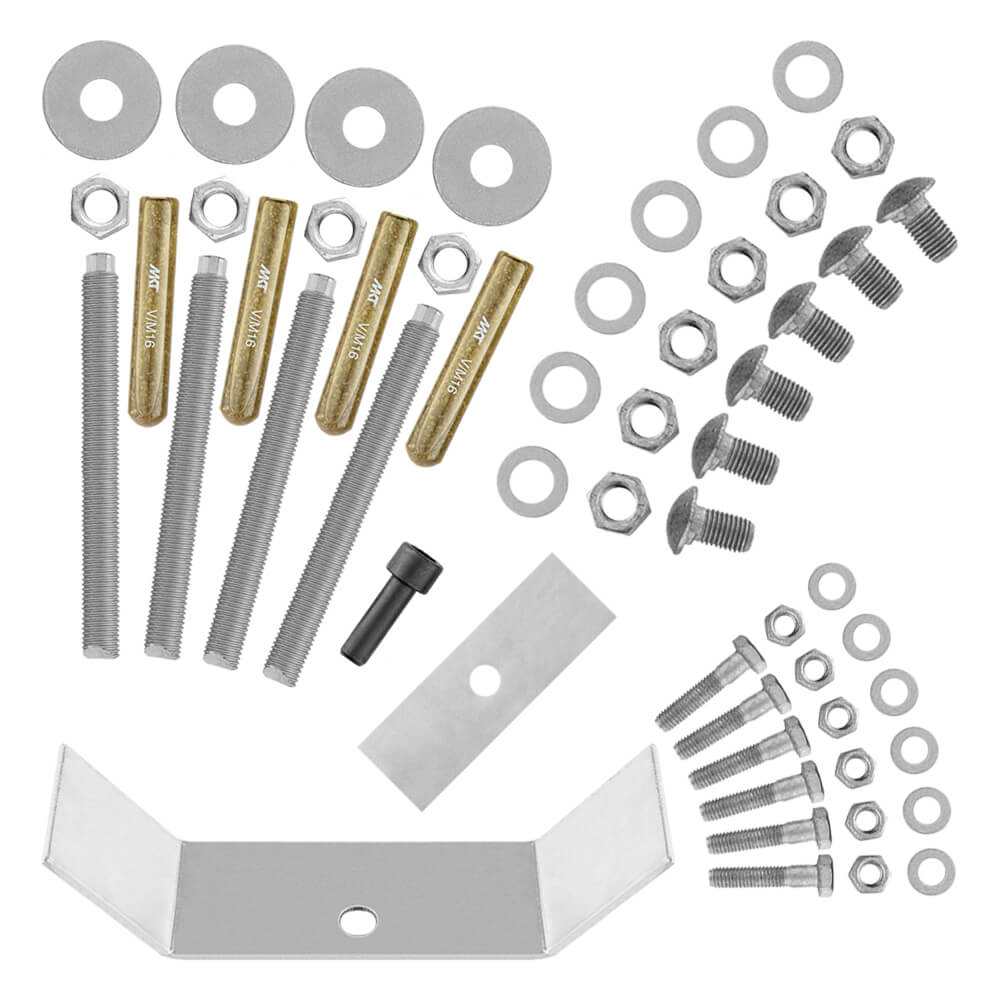

Alles, was Sie sonst noch zur Montage benötigen, ist ebenfalls nach RAL-Rg-620-Standard und in diesem Set mit dabei: 2 x Stützbügel, 2 x Decklasche, 1 x VE Pfostenschrauben M10, 2 x VE Plankenschrauben M16.

Sämtliche Bestandteile sind aus robustem Stahl und feuerverzinkt, wie Sie es aus dem StVO-Bereich kennen.

Mit den IPE 100 M-Pfosten haben Sie immer verschiedene frei wählbare Plankenholm-Höhen, die Sie auch nachträglich jederzeit ändern können. Die in der technischen Tabelle angegebene Gesamthöhe bezieht sich immer auf die Oberkante des Plankenholms bei der höchstmöglichen Anbringung.

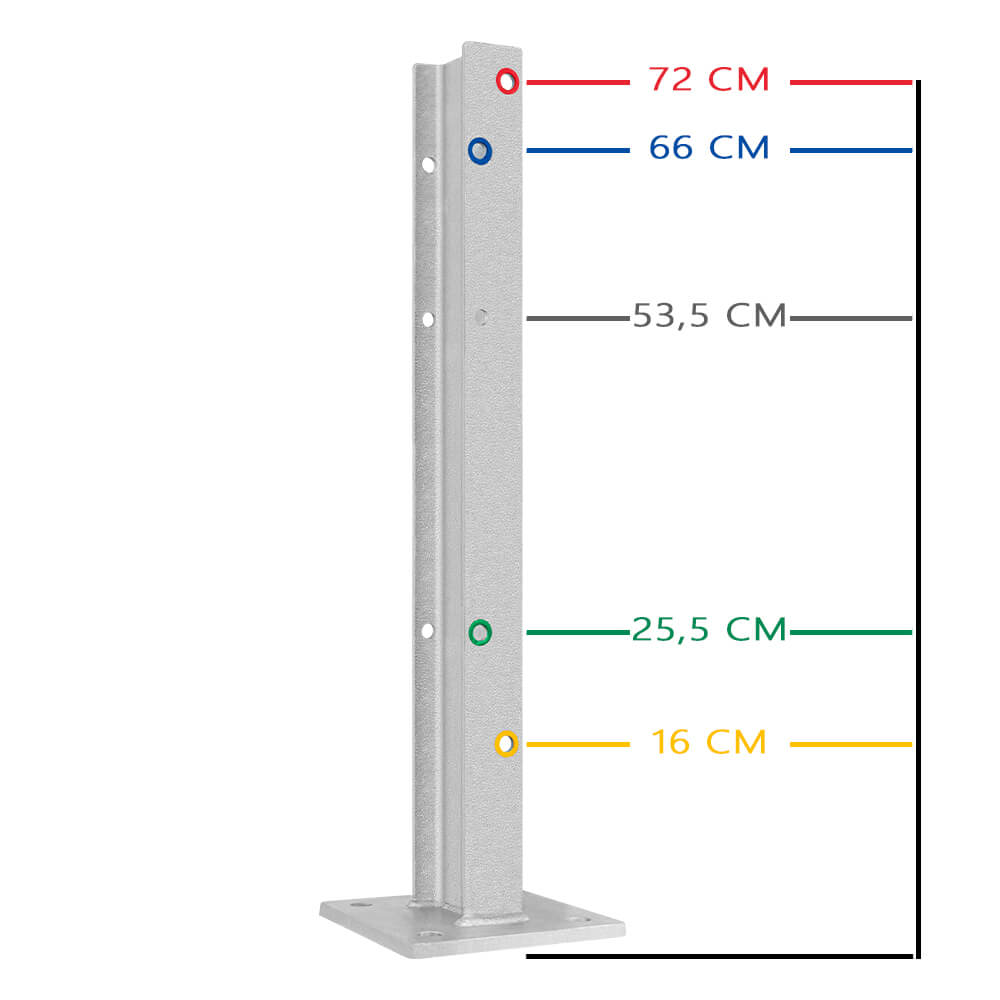

Bei diesem 1-holmigen System haben Sie 5 mögliche Varianten bei der Anbringung der Plankenholme. Sie können wahlweise diese Aufnahmelöcher am Pfosten bei der Montage verwenden: [M75 gelb], [M75 grün], [M75 ohne], [M75 blau], [M75 rot].

Variantenbeschreibung:

[M75 gelb M75 ohne]: Das gelb markierte Aufnahmeloch am M75-Pfosten befindet sich 16 cm über dem Boden. Die Unterkante des dort montierten Plankenholms liegt vom Boden aus in 0,5 cm Höhe, die Oberkante befindet sich vom Boden aus in 31,5 cm Höhe. Für den 2. Plankenholm benutzen Sie das Aufnahmeloch ohne Farbmarkierung. Dieses befindet sich 53,5 cm über dem Boden. Die Unterkante des dort montierten Plankenholms liegt vom Boden aus in 38 cm Höhe, die Oberkante befindet sich vom Boden aus in 69 cm Höhe.

[M75 gelb M75 blau]: Das gelb markierte Aufnahmeloch am M75-Pfosten befindet sich 16 cm über dem Boden. Die Unterkante des dort montierten Plankenholms liegt vom Boden aus in 0,5 cm Höhe, die Oberkante befindet sich vom Boden aus in 31,5 cm Höhe. Für den 2. Plankenholm benutzen Sie das blaue Aufnahmeloch. Dieses befindet sich 66 cm über dem Boden. Die Unterkante des dort montierten Plankenholms liegt vom Boden aus in 50,5 cm Höhe, die Oberkante befindet sich vom Boden aus in 81,5 cm Höhe.

[M75 gelb M75 rot]: Das gelb markierte Aufnahmeloch am M75-Pfosten befindet sich 16 cm über dem Boden. Die Unterkante des dort montierten Plankenholms liegt vom Boden aus in 0,5 cm Höhe, die Oberkante befindet sich vom Boden aus in 31,5 cm Höhe. Für den 2. Plankenholm benutzen Sie das rote Aufnahmeloch. Dieses befindet sich 72 cm über dem Boden. Die Unterkante des dort montierten Plankenholms liegt vom Boden aus in 56,5 cm Höhe, die Oberkante befindet sich vom Boden aus in 87,5 cm Höhe.
