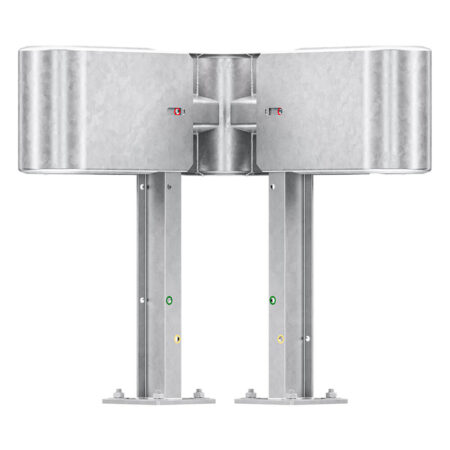

Außenwinkel-Komplett-Set M75-1SP, 77 cm Seitenlänge, Aufdübeln, Stahl, B-Profil
414,95 €
exkl. 19 % MwSt. zzgl. Versandkosten

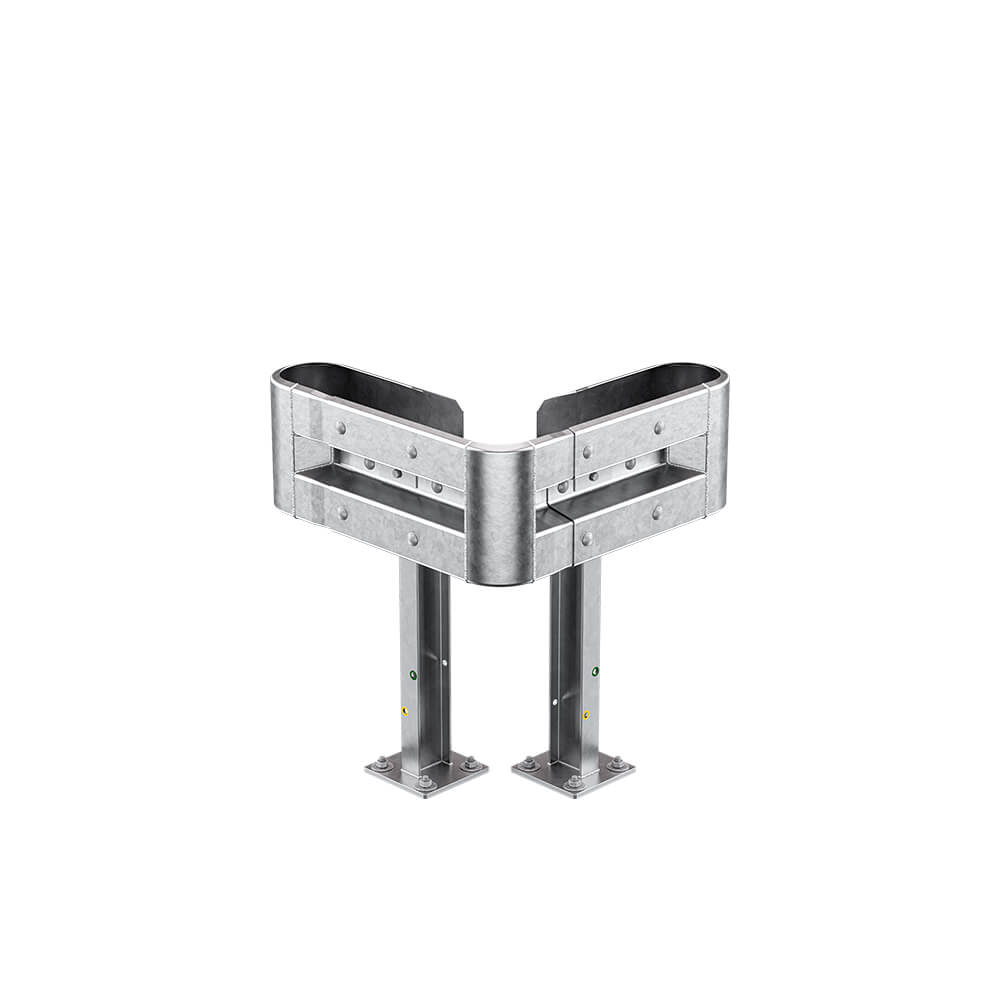

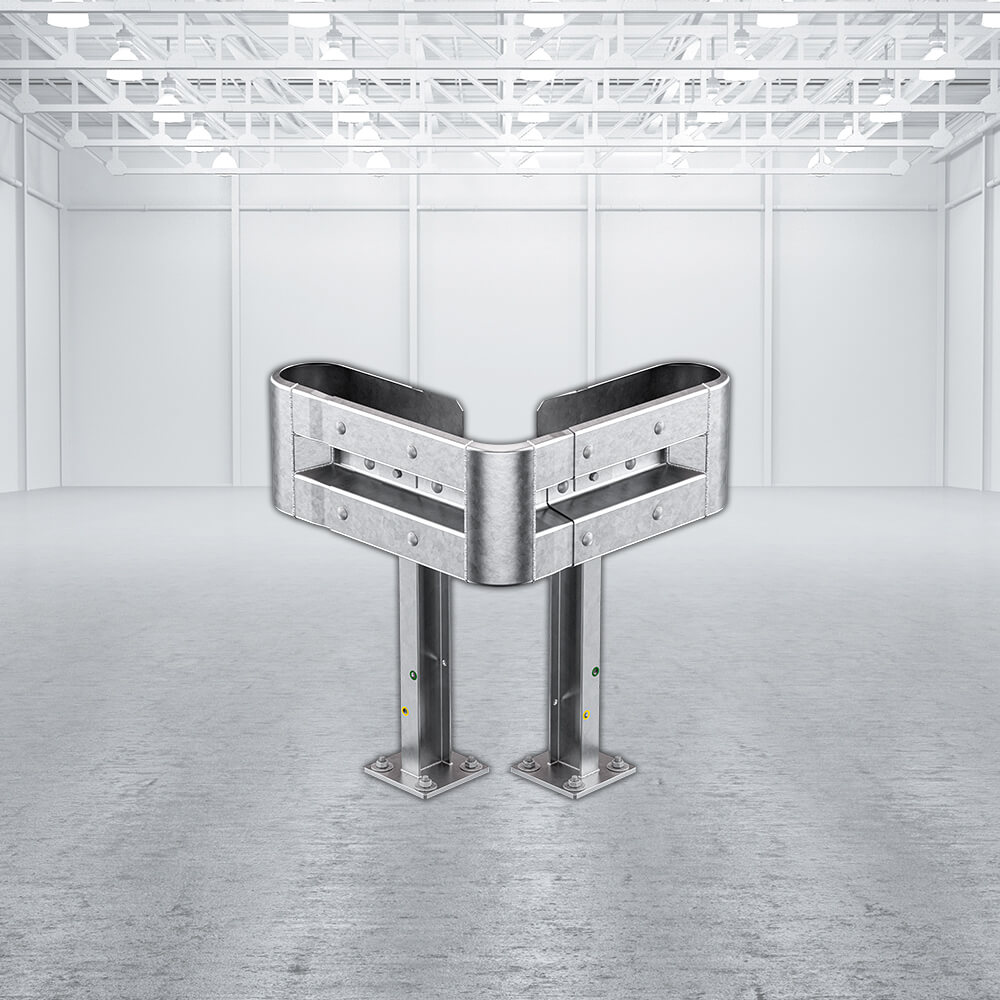

Das Außenwinkel-Komplett-Set M75-1SP aus feuerverzinkten Stahl-Schutzplanken mit B-Profil beinhaltet alles, was Sie benötigen, um einen 1-holmigen Leitplanken-Eckschutz mit 77 cm Seitenlänge zu bauen. Die Multi-Pfosten sind 75 cm hoch. Sie haben 5 frei wählbare Plankenholm-Höhen zur Auswahl. Einfachste Montage dank Farbcodierung. Details unten.
Lieferzeit: 2 Tage
Artikelnummer: LD6-10.012
Kategorien: Komplett-Bausätze, Leitplanken Komplett-Bausätze mit B-Profil 1-holmig

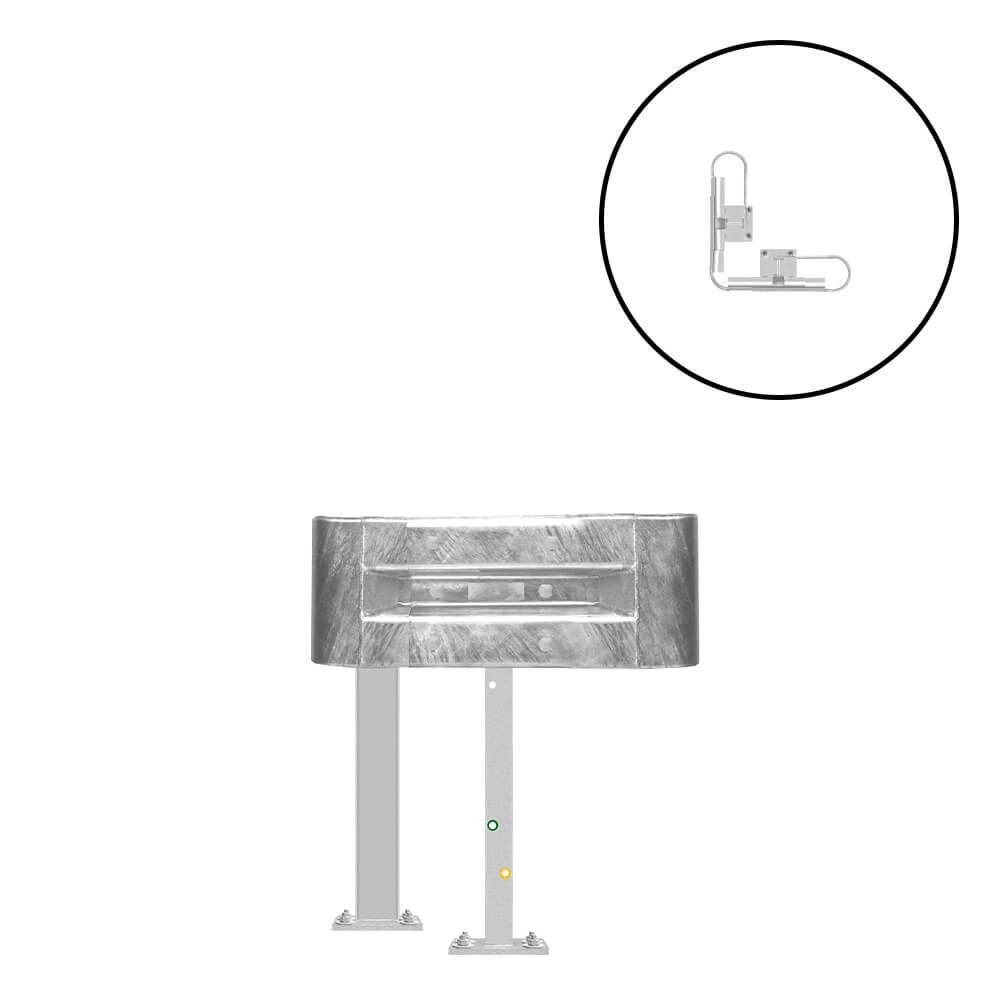

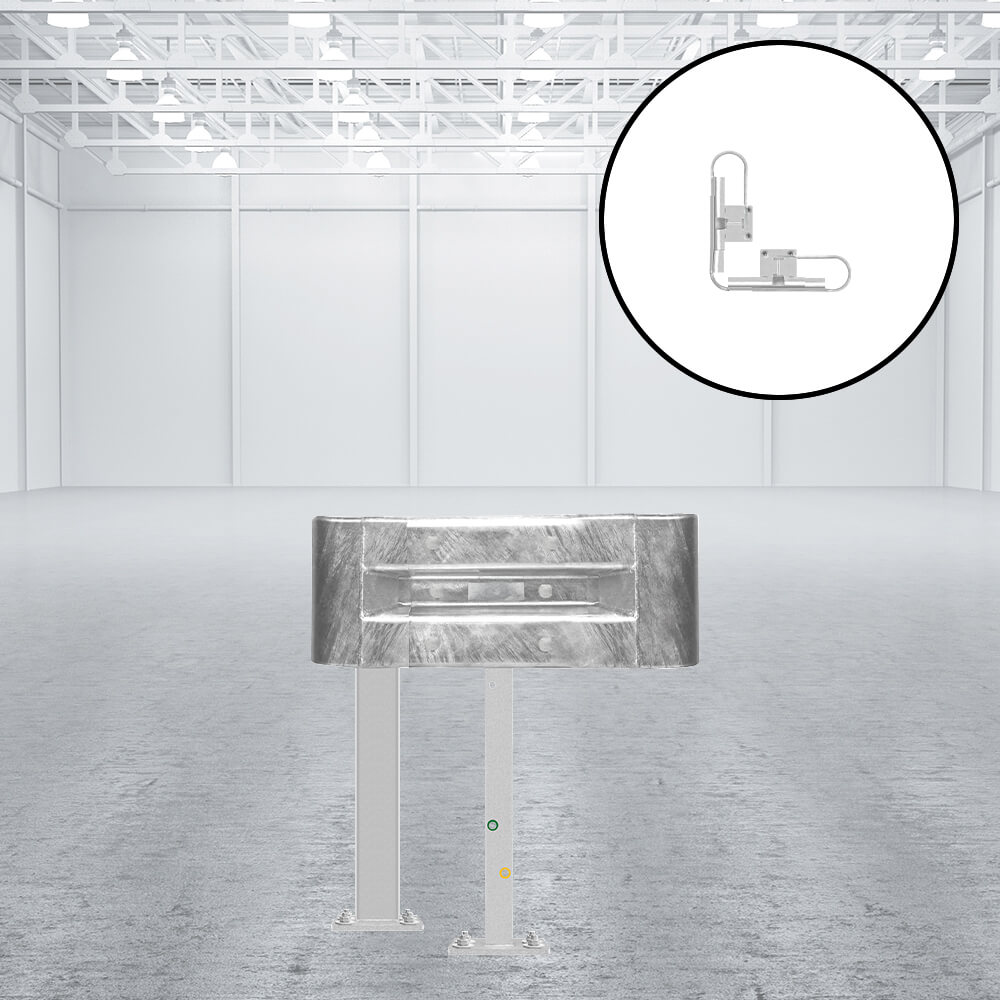

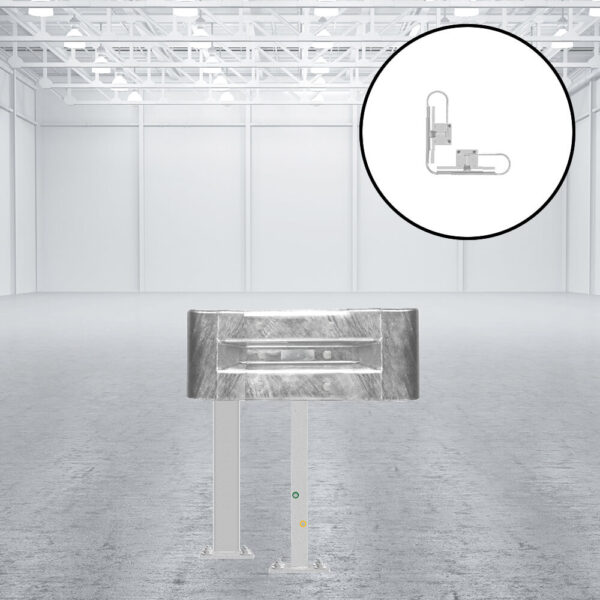

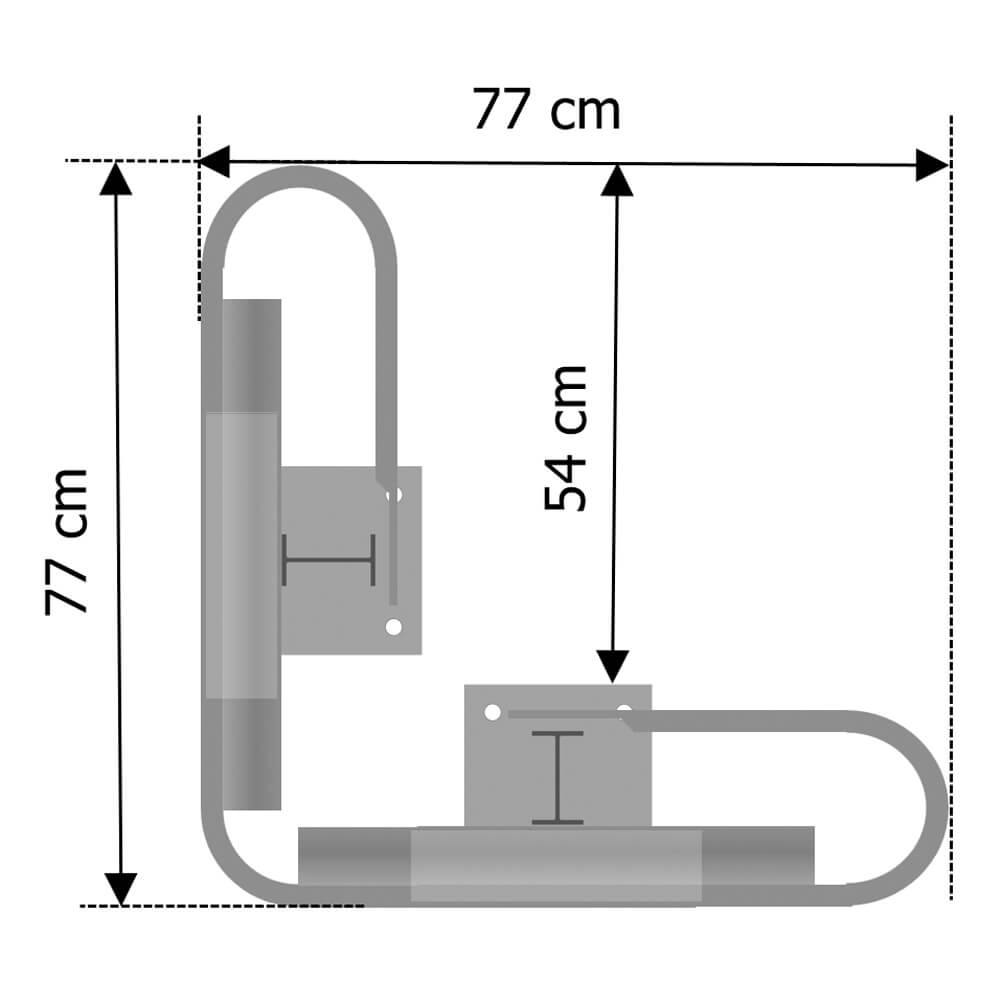

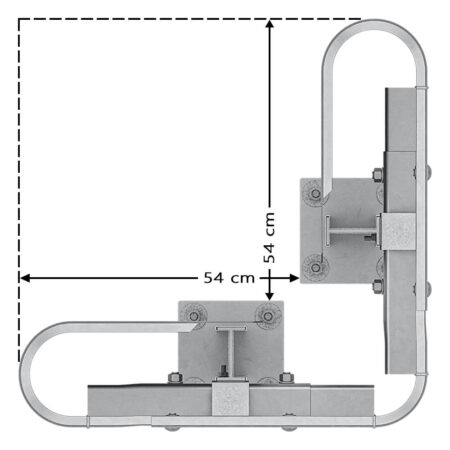

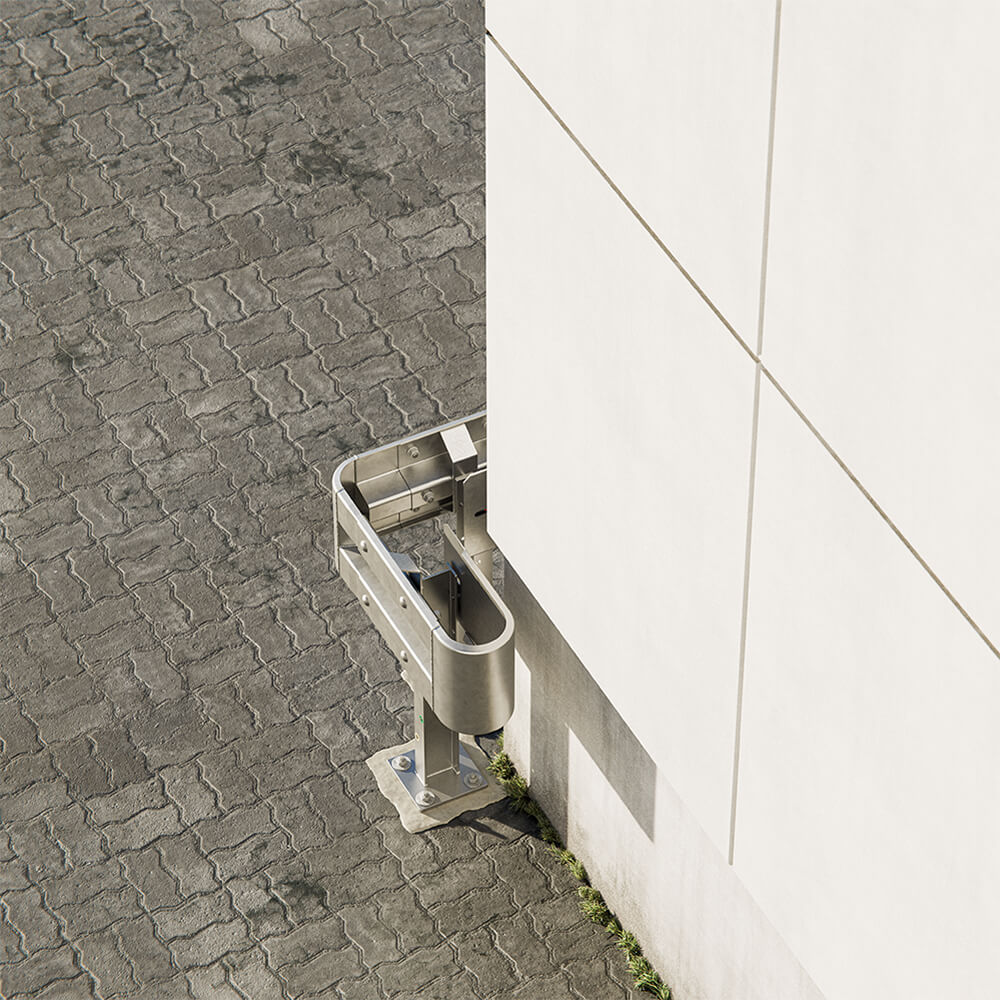

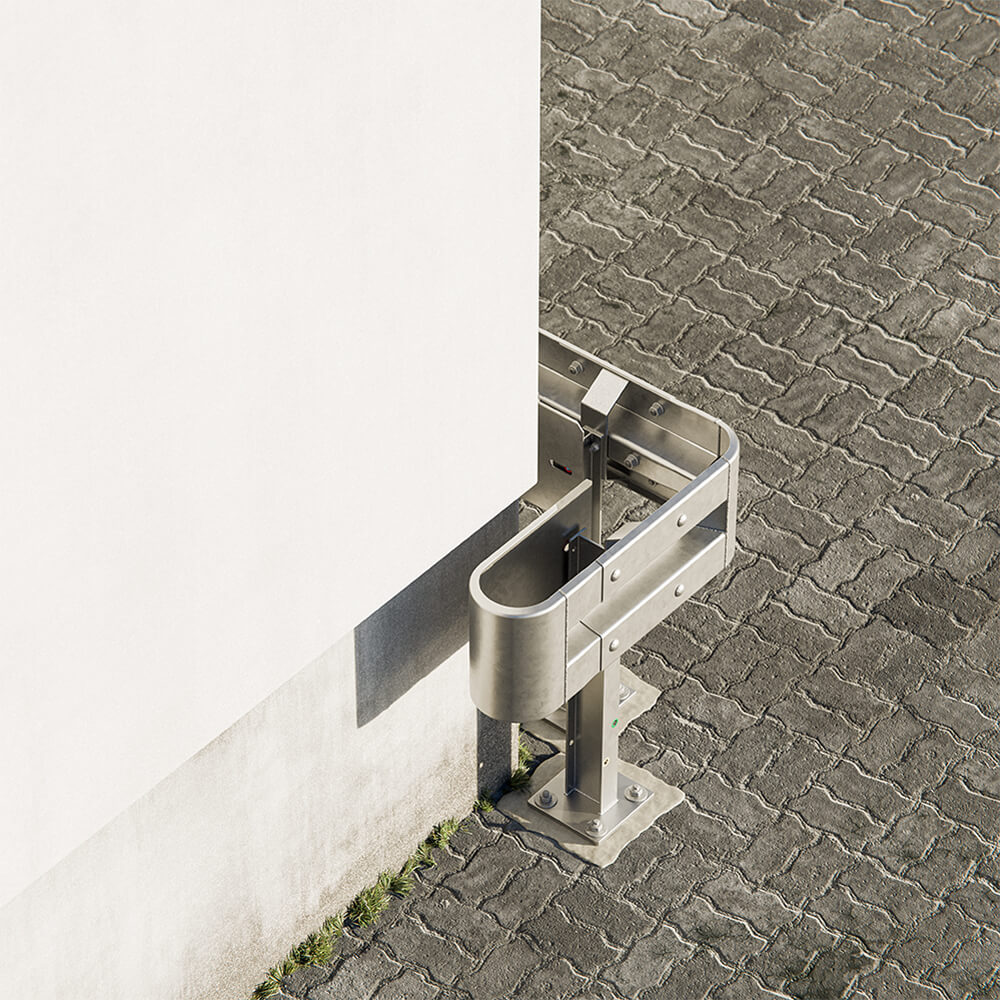

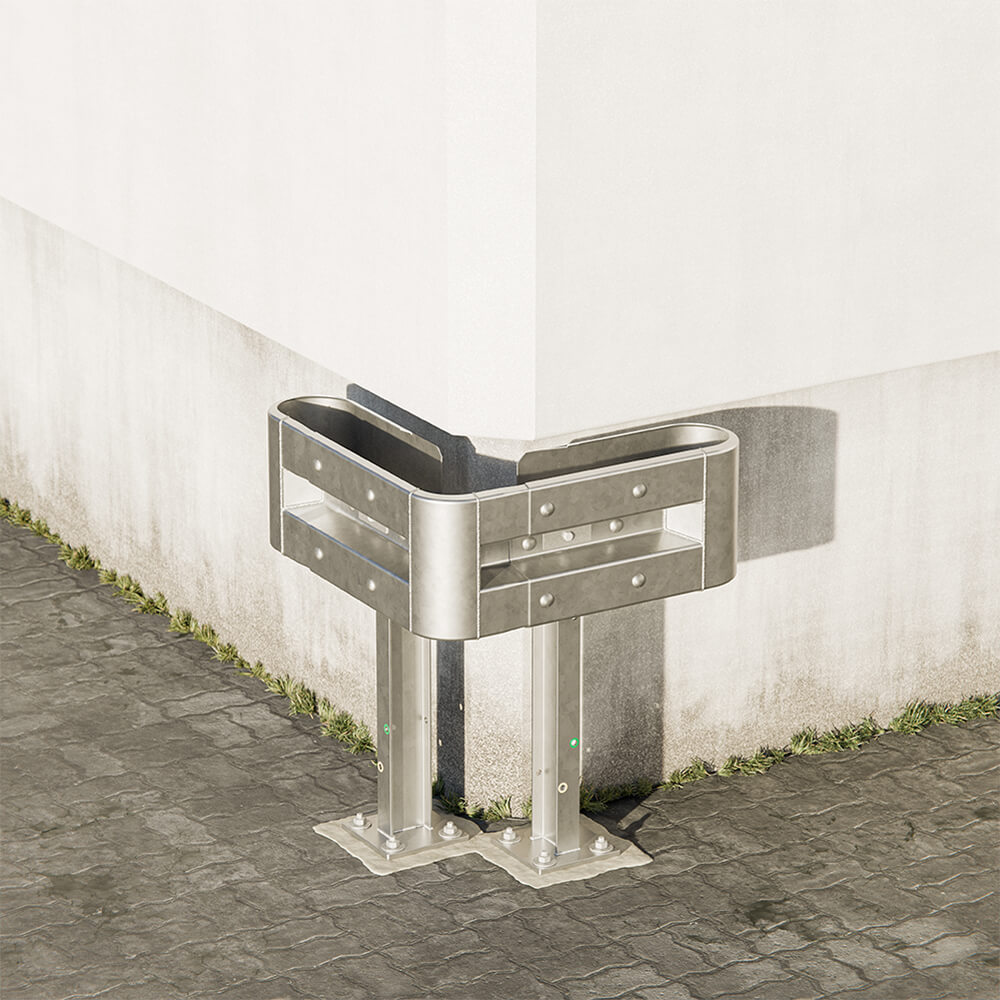

Dieses 1-holmige Außenwinkel-Komplett-Set zum Schutz von Gebäudeecken und Objekten (z. B. Säulen, Pfeiler usw.) hat eine Seitenlänge von jeweils 77 cm.

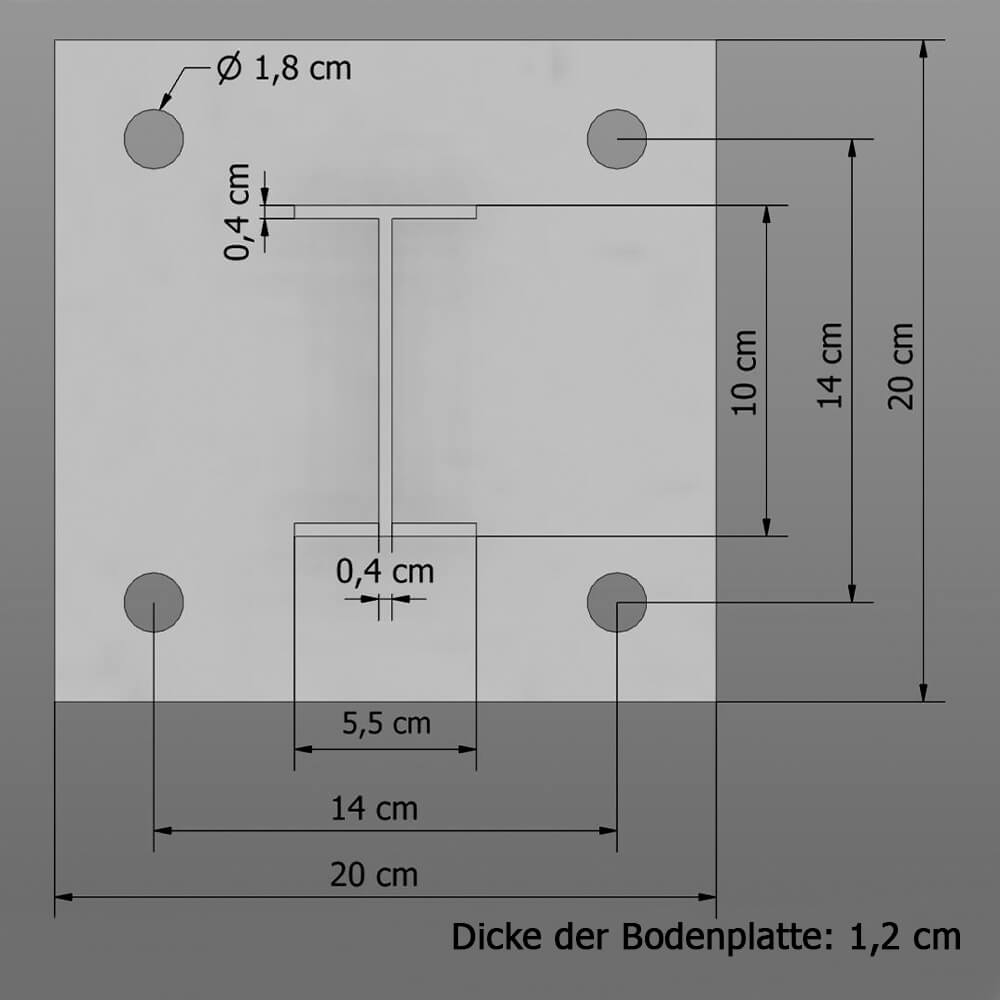

Die 2 IPE 100 M-Pfosten zum Aufschrauben mit einer Höhe von 75 cm sorgen für extremen Halt. Selbstverständlich sind je Pfosten 4 Stück Verbundklebeanker, bestehend aus Gewindestange, Mörtelpatrone, Mutter, Unterlegscheibe und Bohrmaschinenaufsatz in dem Set enthalten.
Das Besondere an diesem M-Pfosten-System ist die die einfachste und schnellste Montage dank Farbcodierung.

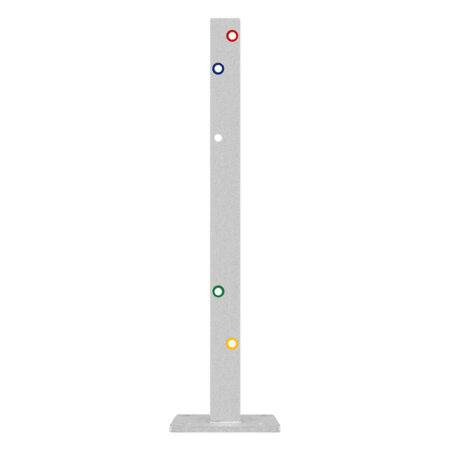

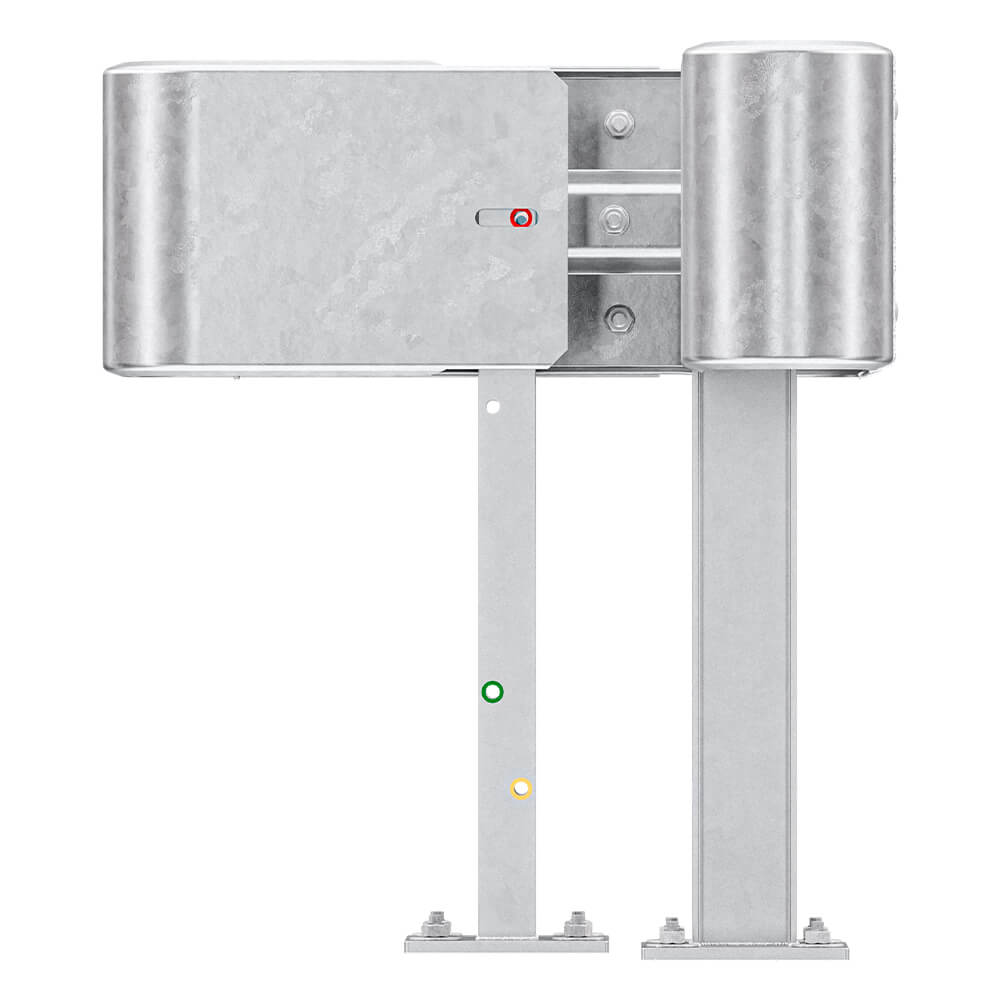

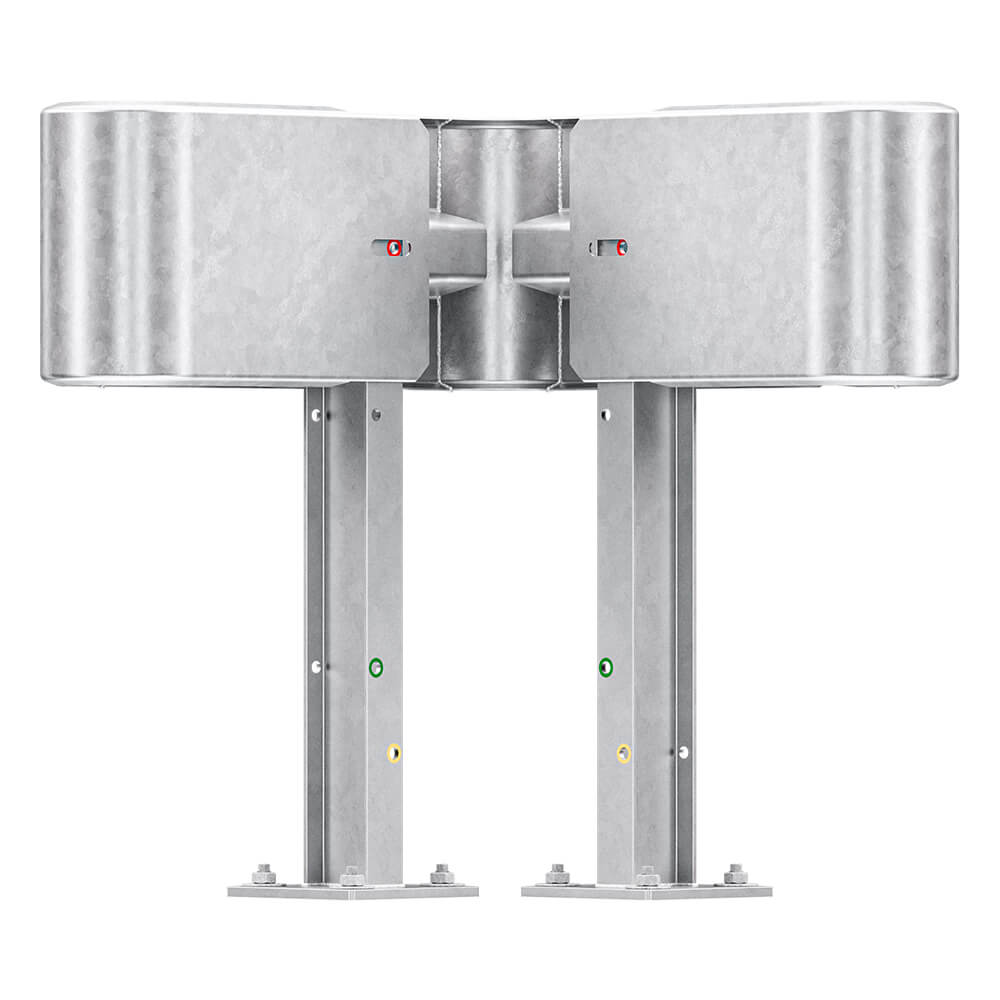

Farblich gekennzeichnete Aufnahmelöcher an den Pfosten zeigen Ihnen schnell und einfach wo Sie die Bauteile befestigen, um die von Ihnen gewünschte Höhe zu bekommen. Die möglichen Varianten finden Sie hier weiter unten. Damit wird der Aufbau eines professionellen Säulenschutzsystems zum Kinderspiel, auch ohne Vorkenntnisse.

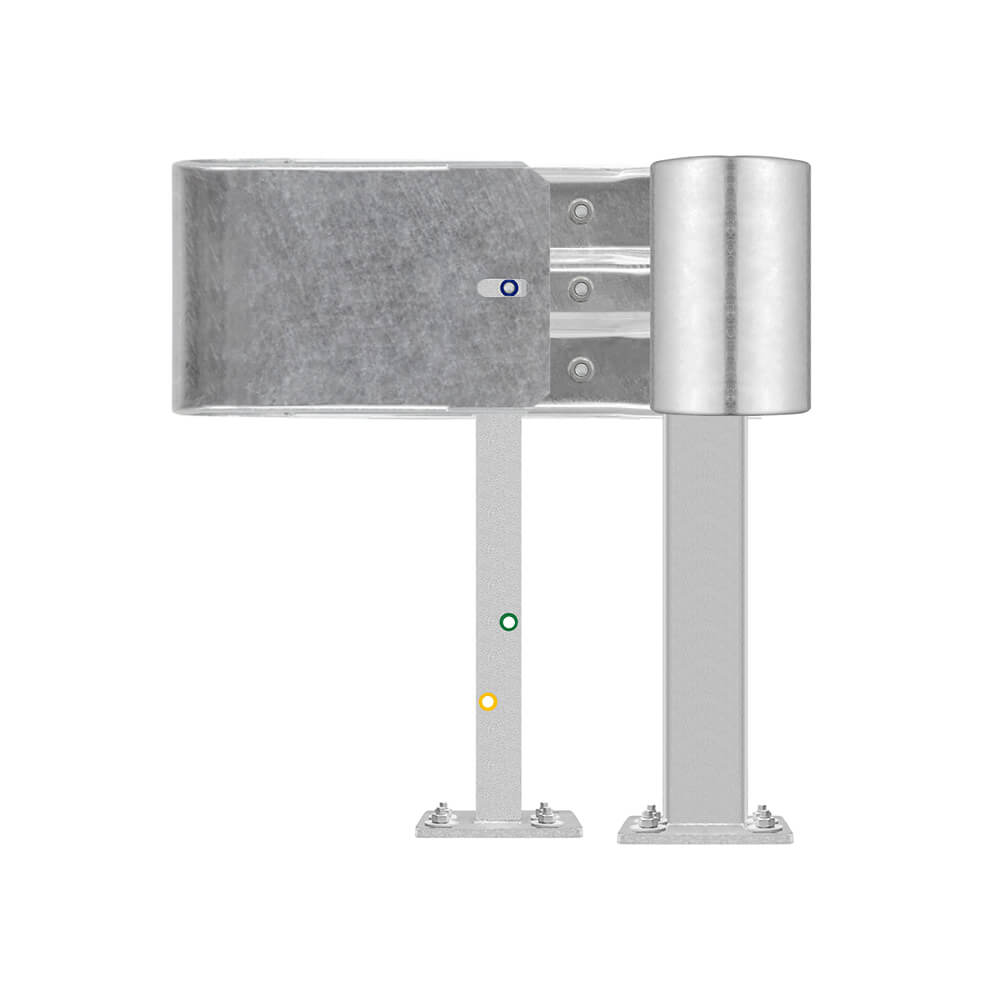

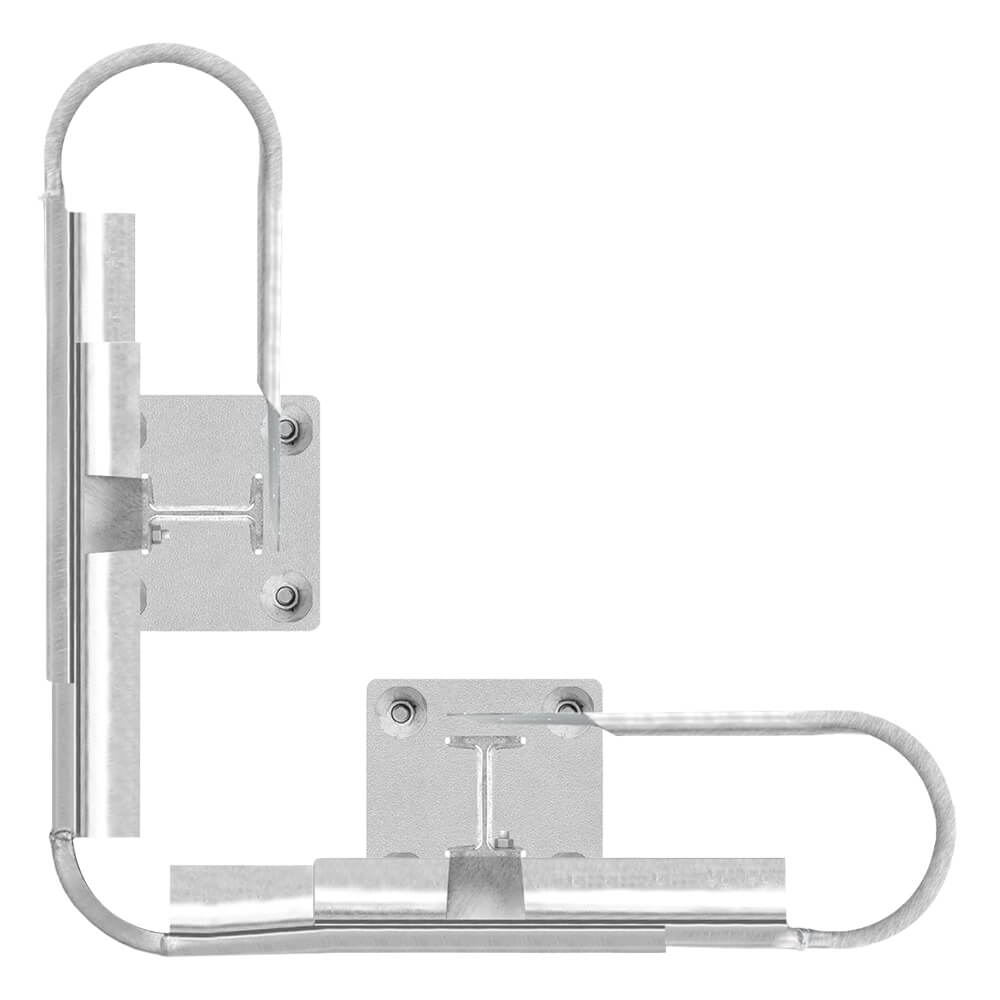

Insgesamt ist 1 massive Außenecke nach RAL-Rg-620-Standard aus feuerverzinktem Stahl mit B-Profil in diesem Komplett-Set enthalten. An den Enden runden B-Profil Kopfstücke (ebenfalls nach RAL-Rg-620-Standard) das System ab.

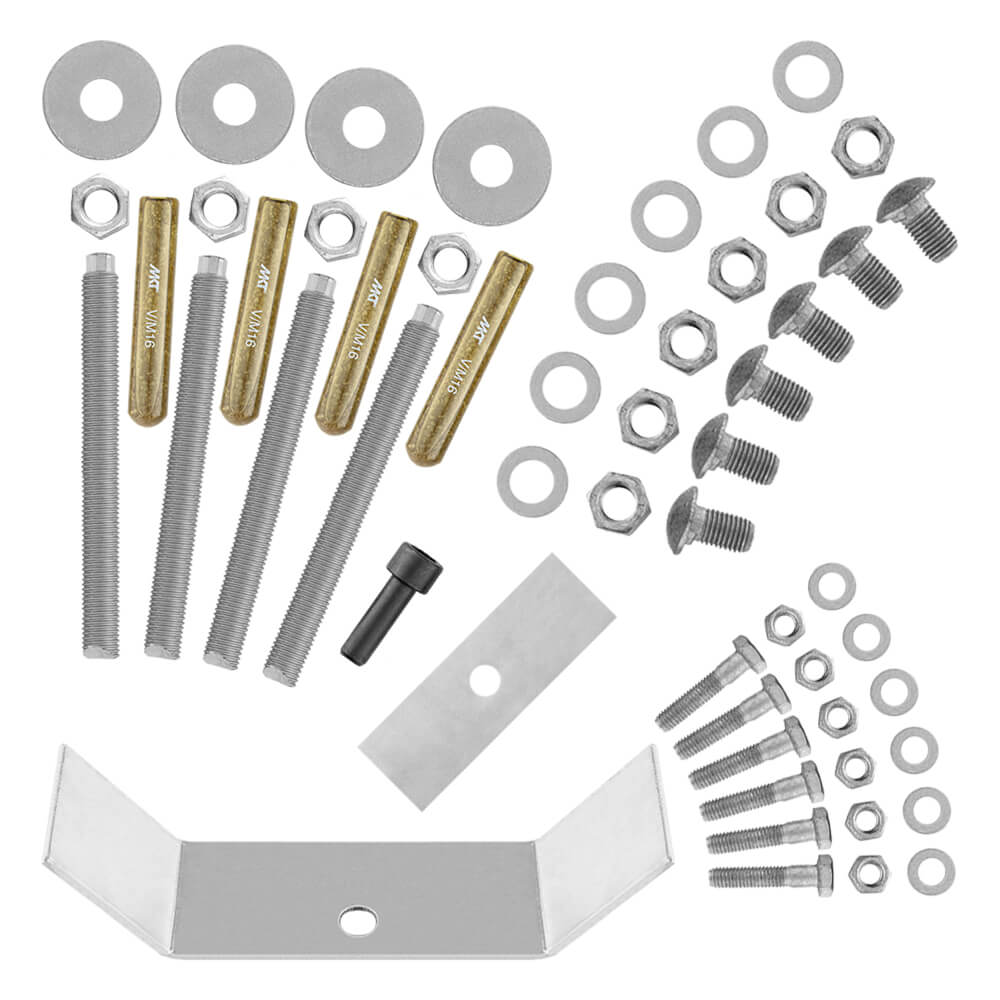

Alles, was Sie sonst noch zur Montage benötigen, ist ebenfalls nach RAL-Rg-620-Standard und in diesem Set mit dabei: 2 x Decklasche, 2 x Stützbügel, 1 x VE Pfostenschrauben M10, 2 x VE Plankenschrauben M16.
Sämtliche Bestandteile sind aus robustem Stahl und feuerverzinkt, wie Sie es aus dem StVO-Bereich kennen.
Mit den IPE 100 M-Pfosten haben Sie immer verschiedene, frei wählbare Plankenholm-Höhen, die Sie auch nachträglich jederzeit ändern können. Die in der technischen Tabelle angegebene Gesamthöhe bezieht sich immer auf die Oberkante des Plankenholms bei der höchstmöglichen Anbringung.

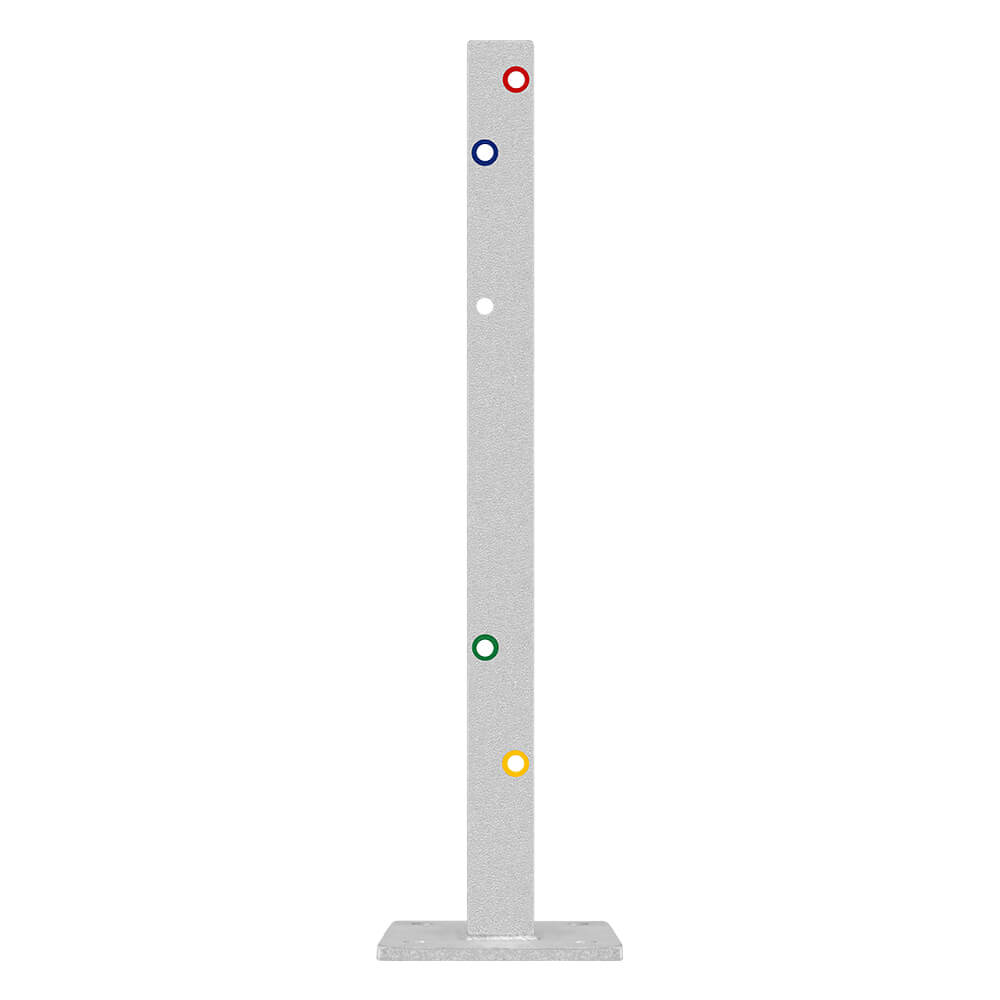

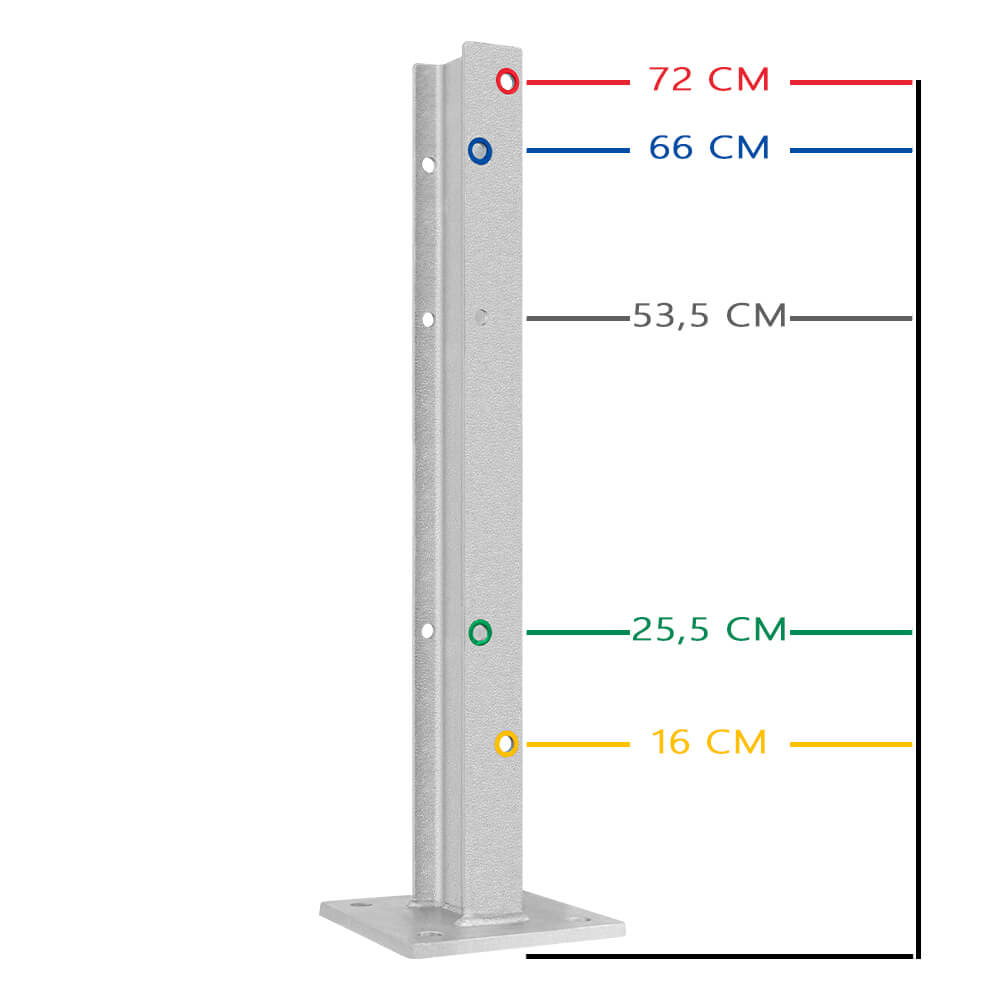

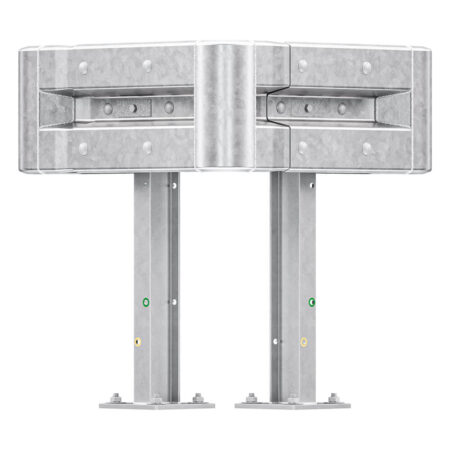

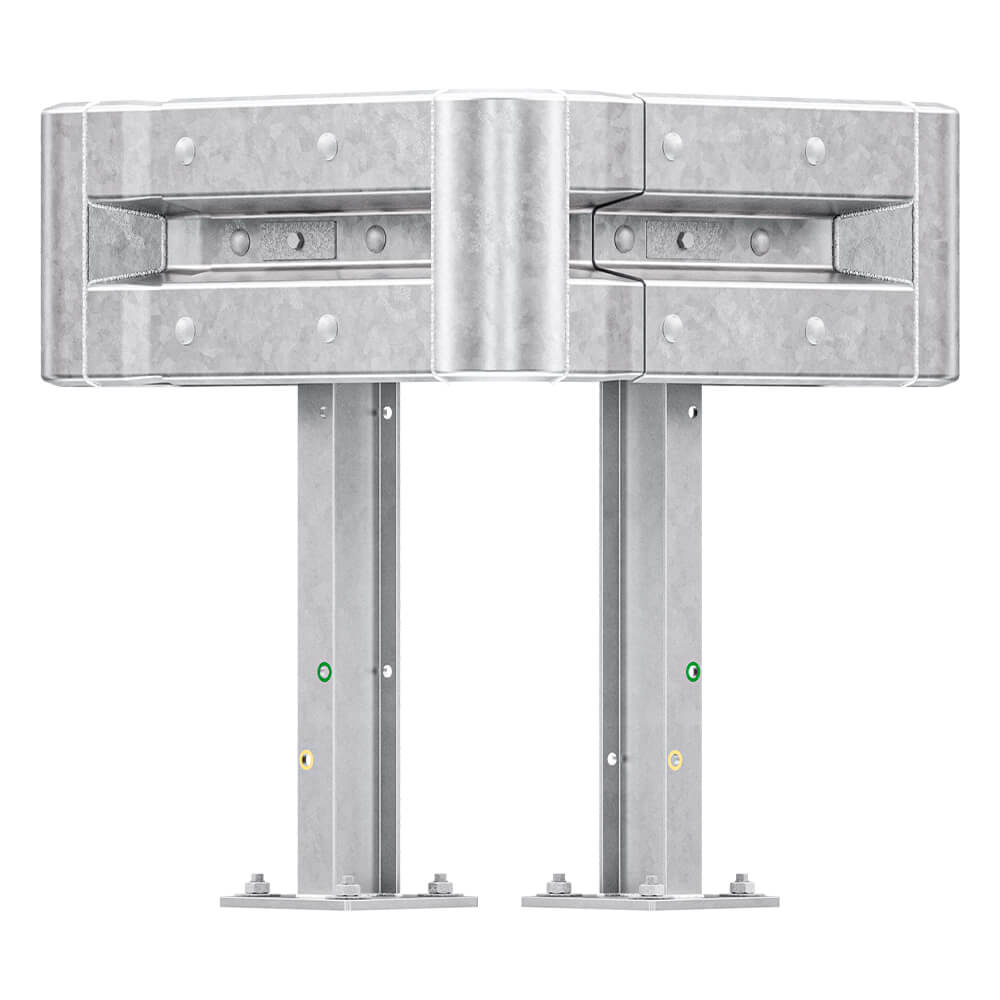

Bei diesem 1-holmigen System haben Sie 5 mögliche Varianten bei der Anbringung der Plankenholme. Sie können wahlweise diese Aufnahmelöcher am Pfosten bei der Montage verwenden: [M75 gelb], [M75 grün], [M75 ohne], [M75 blau], [M75 rot].
Variantenbeschreibung:
- [M75 gelb]: Das gelb markierte Aufnahmeloch am M75-Pfosten befindet sich 16 cm über dem Boden. Die Unterkante des dort montierten Plankenholms liegt vom Boden aus in 0,5 cm Höhe, die Oberkante befindet sich vom Boden aus in 31,5 cm Höhe.
- [M75 grün]: Das grün markierte Aufnahmeloch am M75-Pfosten befindet sich 25,5 cm über dem Boden. Die Unterkante des dort montierten Plankenholms liegt vom Boden aus in 10 cm Höhe, die Oberkante befindet sich vom Boden aus in 41 cm Höhe.
- [M75 ohne]: Das farblos markierte Aufnahmeloch am M75-Pfosten befindet sich 53,5 cm über dem Boden. Die Unterkante des dort montierten Plankenholms liegt vom Boden aus in 38 cm Höhe, die Oberkante befindet sich vom Boden aus in 69 cm Höhe.
- [M75 blau]: Das blau markierte Aufnahmeloch am M75-Pfosten befindet sich 66 cm über dem Boden. Die Unterkante des dort montierten Plankenholms liegt vom Boden aus in 50,5 cm Höhe, die Oberkante befindet sich vom Boden aus in 81,5 cm Höhe.
- [M75 rot]: Das rot markierte Aufnahmeloch am M75-Pfosten befindet sich 72 cm über dem Boden. Die Unterkante des dort montierten Plankenholms liegt vom Boden aus in 56,5 cm Höhe, die Oberkante befindet sich vom Boden aus in 87,5 cm Höhe.
Mehr zu diesem Produkt:
Für den Statiker: Bruchkraft (Biegekraft) auf 25 cm Höhe >63088 N (42824 N), auf 50 cm Höhe >31544 N (21412 N), auf 75 cm Höhe >21029 N (14275 N). Maximale Energieaufnahme im 90° Aufprallwinkel: >15772 Nm, im 45° Aufprallwinkel: >22305 Nm, im 30° Aufprallwinkel: >31544 Nm.
Gewicht | 57,19 kg |
---|---|
Breite in cm | 0,77 |
Höhe in cm | 0,875 |
Länge in cm | 0,77 |
Farbe | silber |
Veredelung | feuerverzinkt |
Material | Stahl |
Norm | RAL-RG 620, TÜV-Belastungs-Prüfung |
