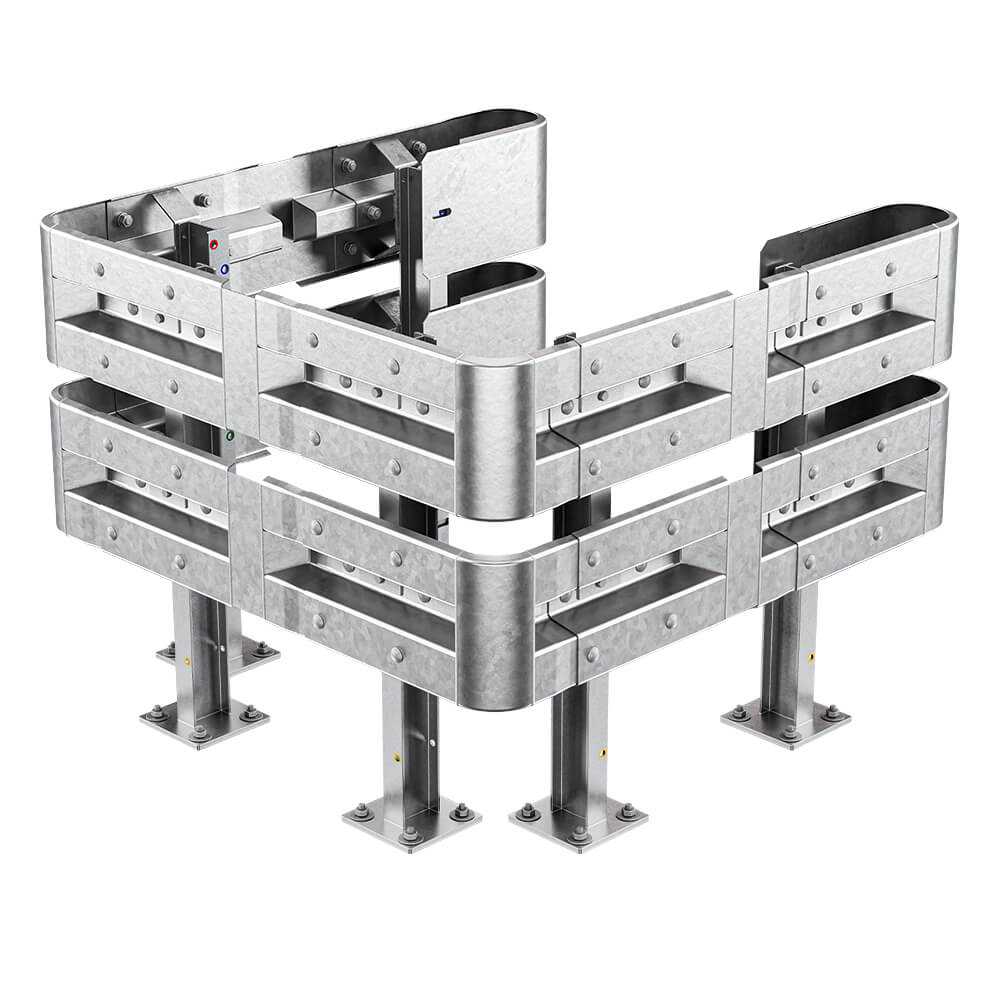

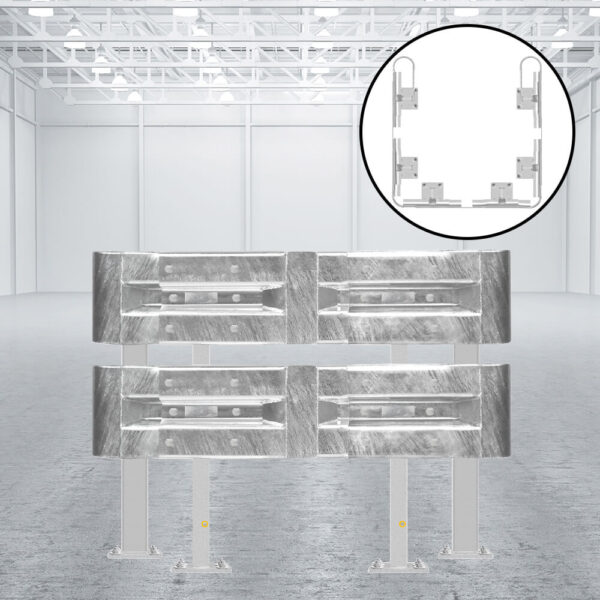

3-seitiges Säulenschutz-Set M100-2SP, außen 138x141cm, innen 92x118cm, B-Profil

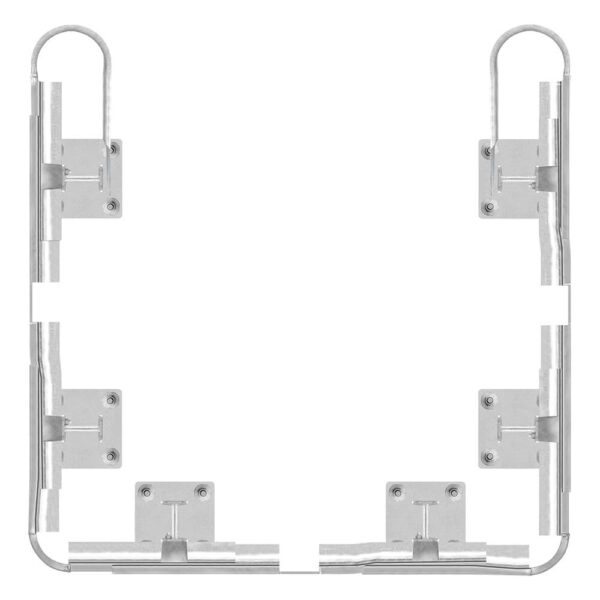

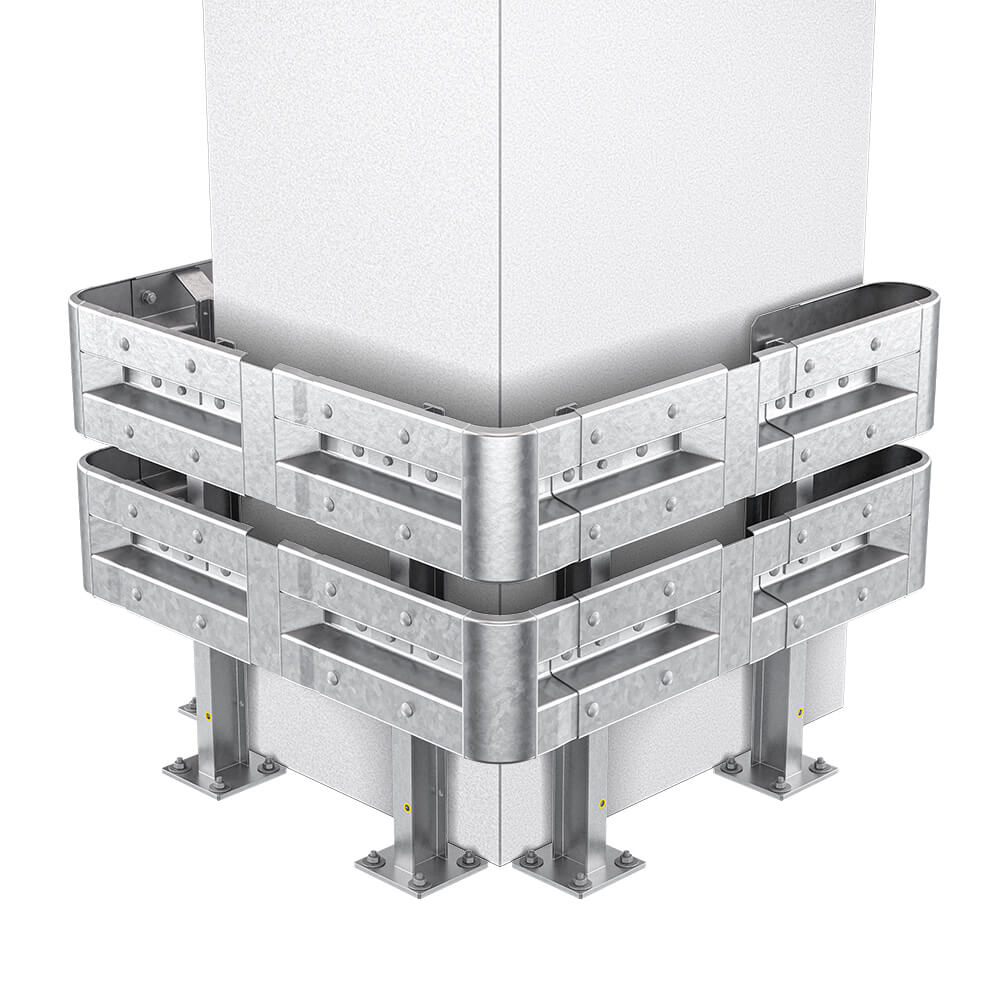

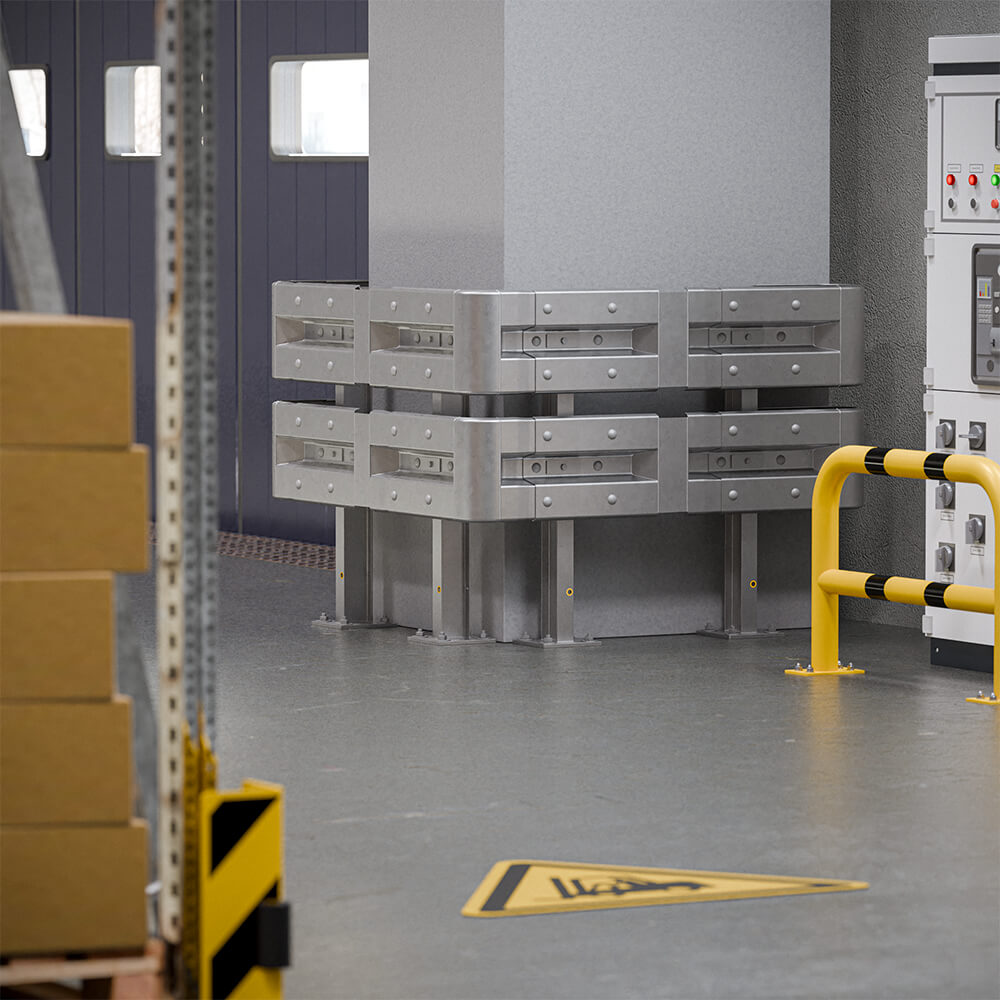

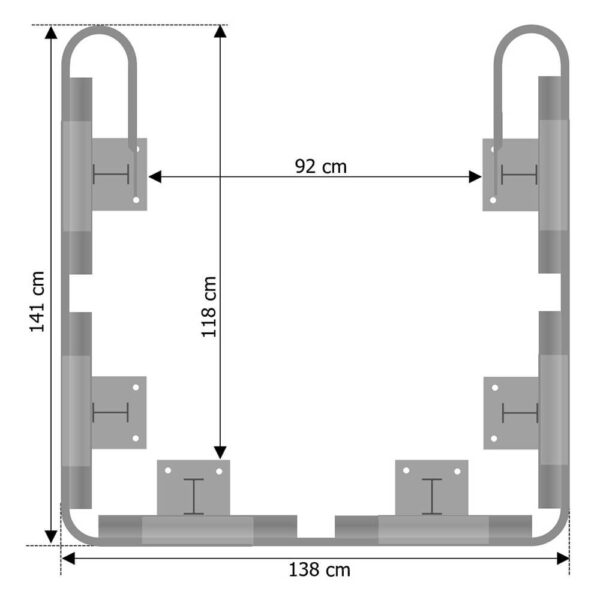

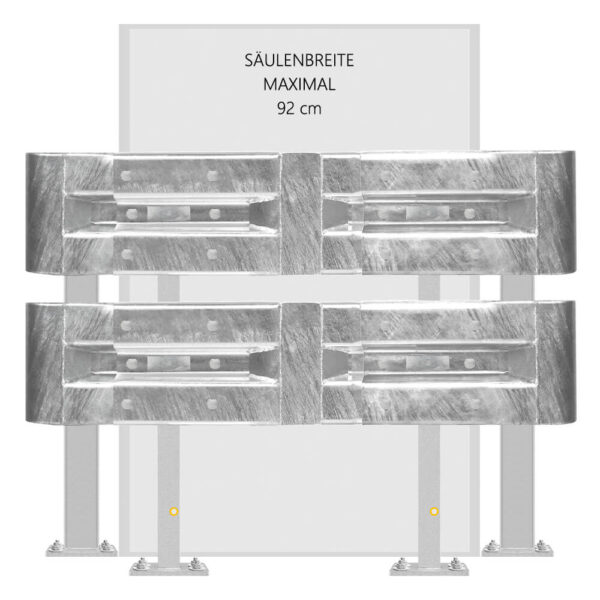

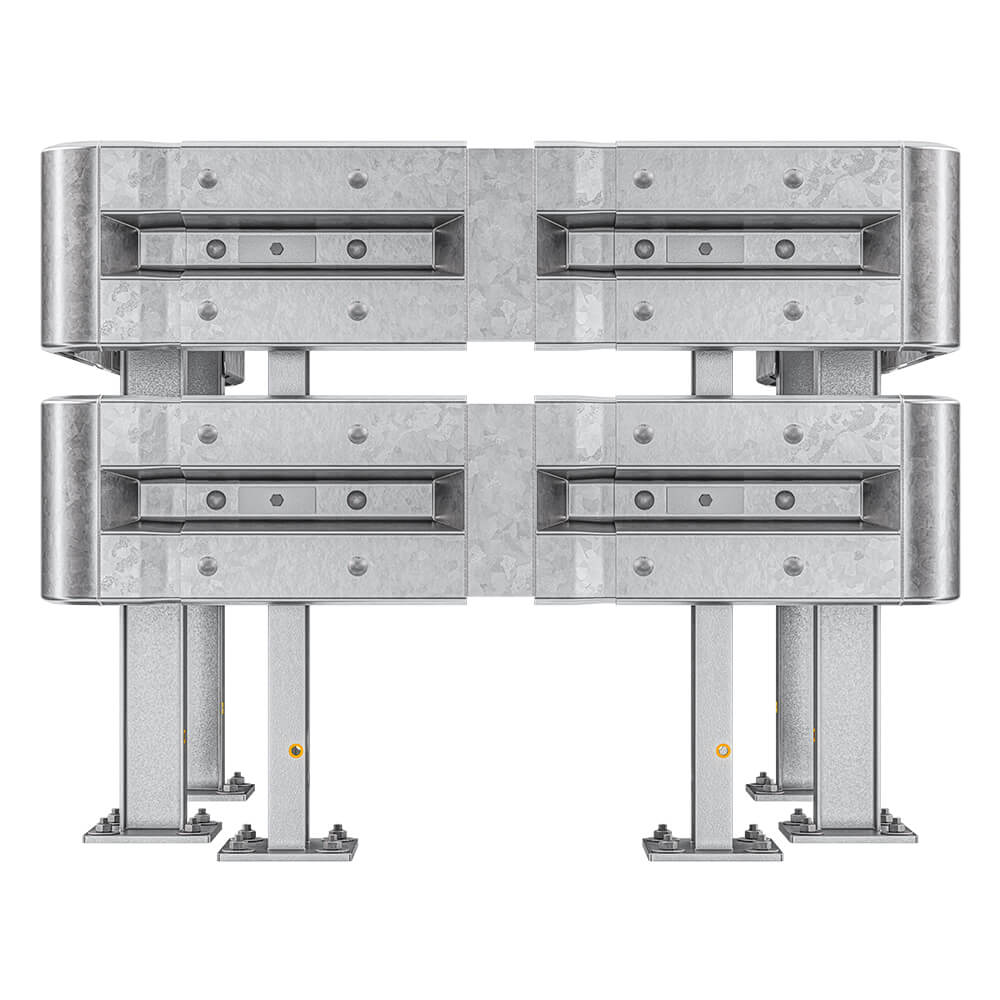

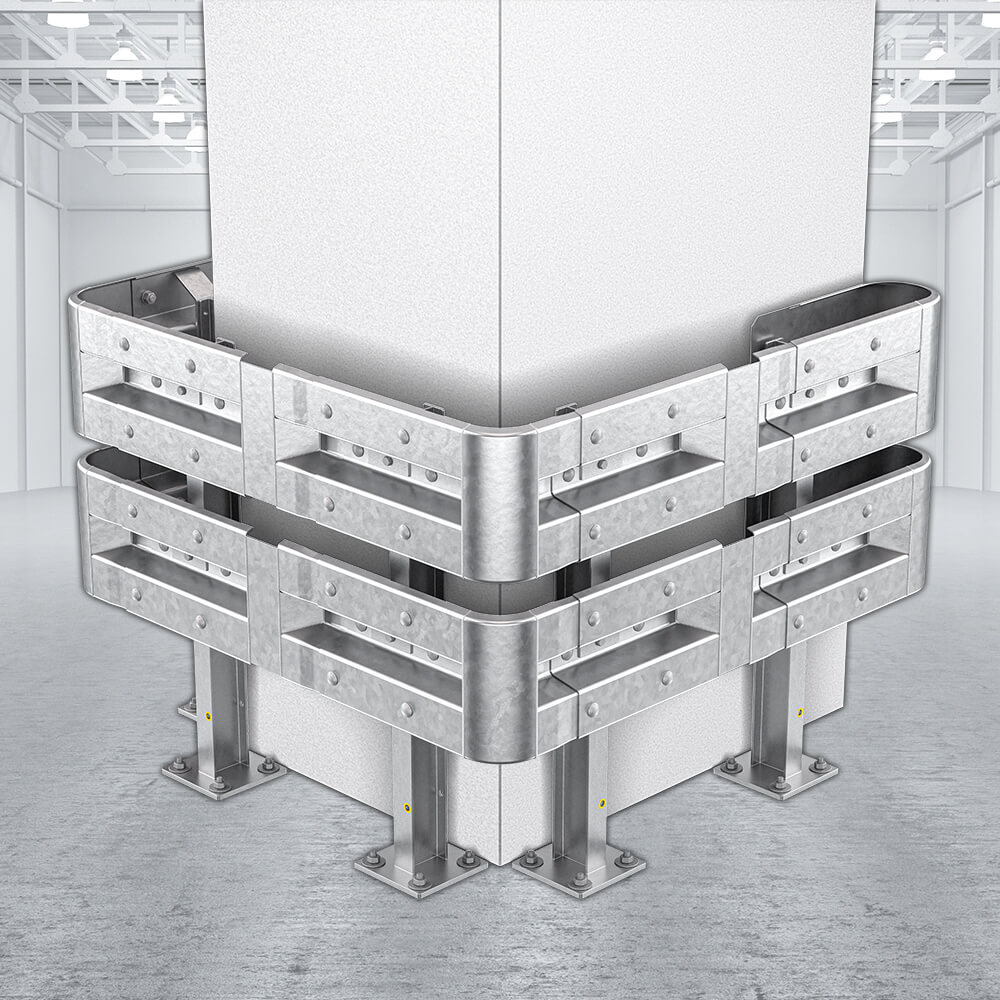

2-holmiges und zugleich 3-seitiges Säulenschutz-Komplett-Set zum Schutz von Säulen, Pfeilern und Objekten: Das Außenmaß beträgt 138 x 141 cm, innen ist Platz für Objekte mit einem Maß bis zu 92 x 118 cm.

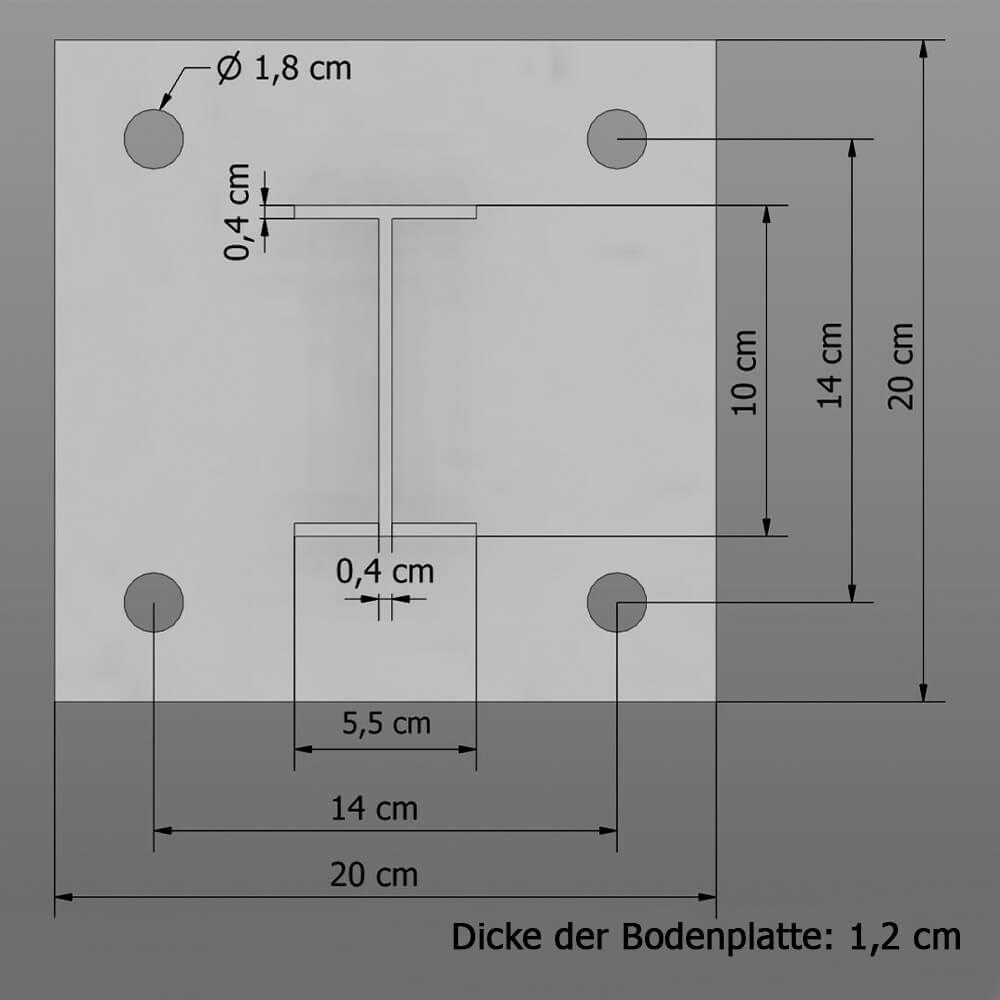

Die 6 IPE 100 M-Pfosten zum Aufschrauben mit einer Höhe von 100 cm sorgen für extremen Halt. Selbstverständlich sind je Pfosten 4 Stück Verbundklebeanker, bestehend aus Gewindestange, Mörtelpatrone, Mutter, Unterlegscheibe und Bohrmaschinenaufsatz in dem Set enthalten.

Das Besondere an diesem M-Pfosten-System ist die einfachste und schnellste Montage dank Farbcodierung.

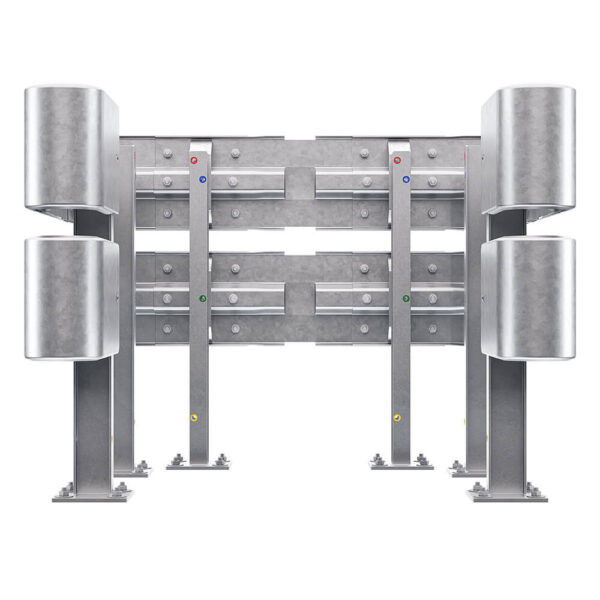

Farblich gekennzeichnete Aufnahmelöcher an den Pfosten zeigen Ihnen schnell und einfach wo Sie die Bauteile befestigen, um die von Ihnen gewünschte Höhe zu bekommen. Die möglichen Varianten finden Sie hier weiter unten. Damit wird der Aufbau eines professionellen Säulenschutzsystems zum Kinderspiel, auch ohne Vorkenntnisse.

Insgesamt sind 4 massive Außenecken nach RAL-Rg-620-Standard aus feuerverzinktem Stahl mit B-Profil in diesem Komplett-Set enthalten. An den Enden runden B-Profil Kopfstücke (ebenfalls nach RAL-Rg-620-Standard) das System ab.

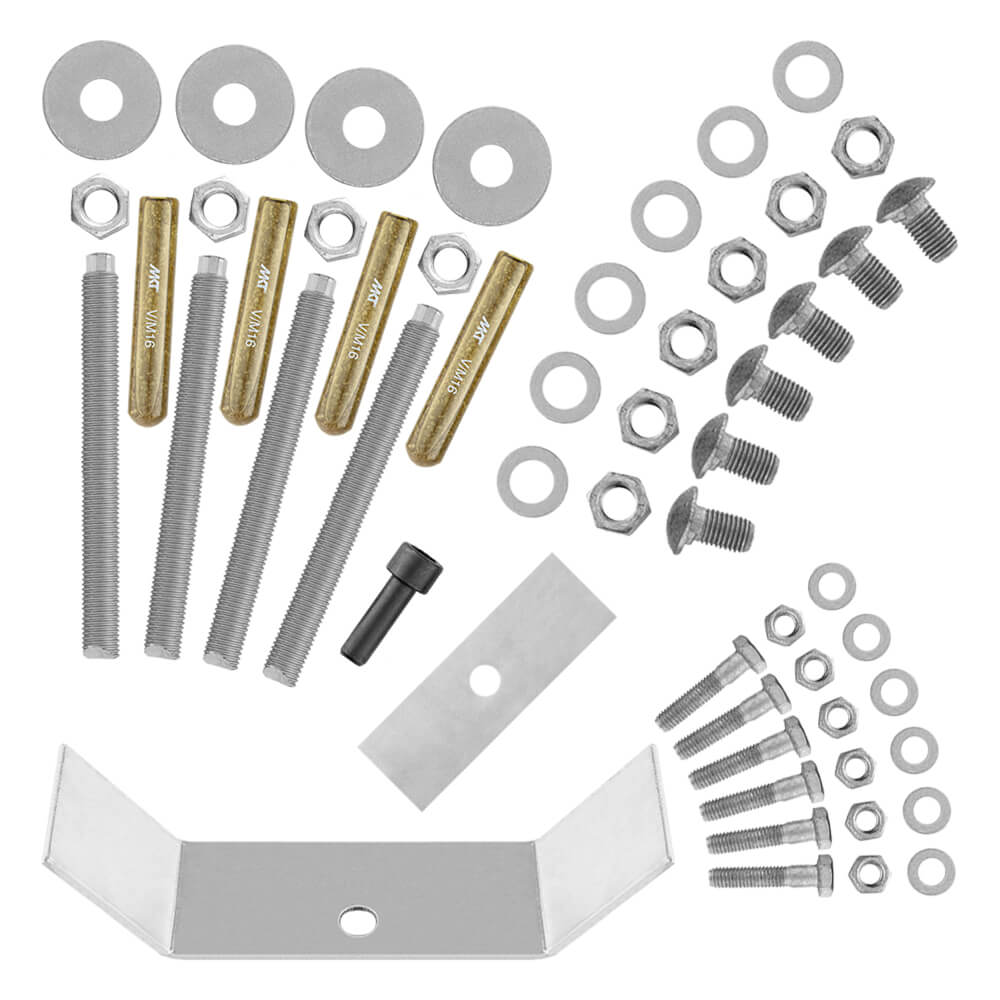

Alles, was Sie sonst noch zur Montage benötigen, ist ebenfalls nach RAL-Rg-620-Standard und in diesem Set mit dabei: 12 x Stützbügel, 12 x Decklasche, 3 x VE Pfostenschrauben M10, 12 x VE Plankenschrauben M16.

Sämtliche Bestandteile sind aus robustem Stahl und feuerverzinkt, wie Sie es aus dem StVO-Bereich kennen.

Mit den IPE 100 M-Pfosten haben Sie immer verschiedene, frei wählbare Plankenholm-Höhen, die Sie auch nachträglich jederzeit ändern können. Die in der technischen Tabelle angegebene Gesamthöhe bezieht sich immer auf die Oberkante des Plankenholms bei der höchstmöglichen Anbringung.

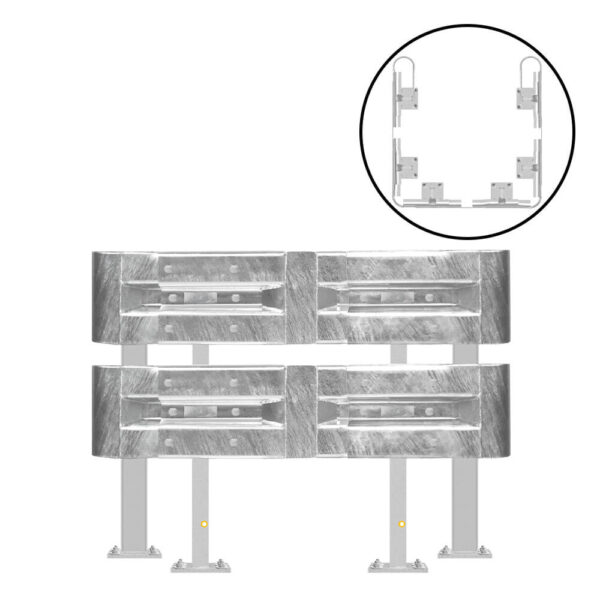

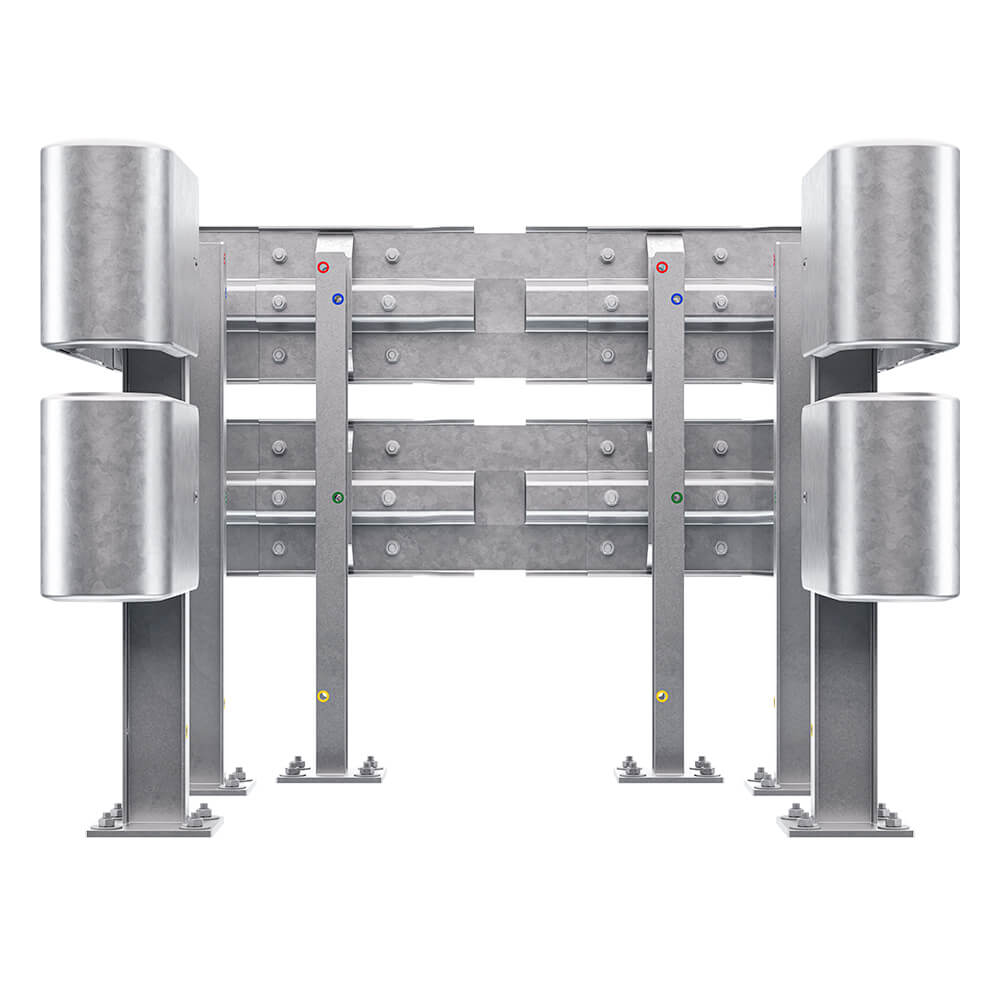

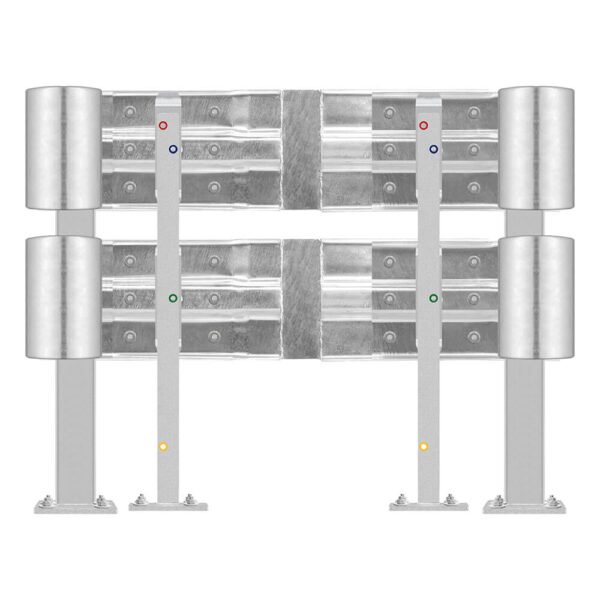

Bei diesem 2-holmigen System haben Sie 5 mögliche Varianten bei der Anbringung der Plankenholme. Sie können wahlweise diese Aufnahmelöcher am Pfosten bei der Montage verwenden: [M100 gelb M100 grün], [M100 gelb M100 blau], [M100 gelb M100 rot], [M100 grün M100 blau], [M100 grün M100 rot].

Variantenbeschreibung:

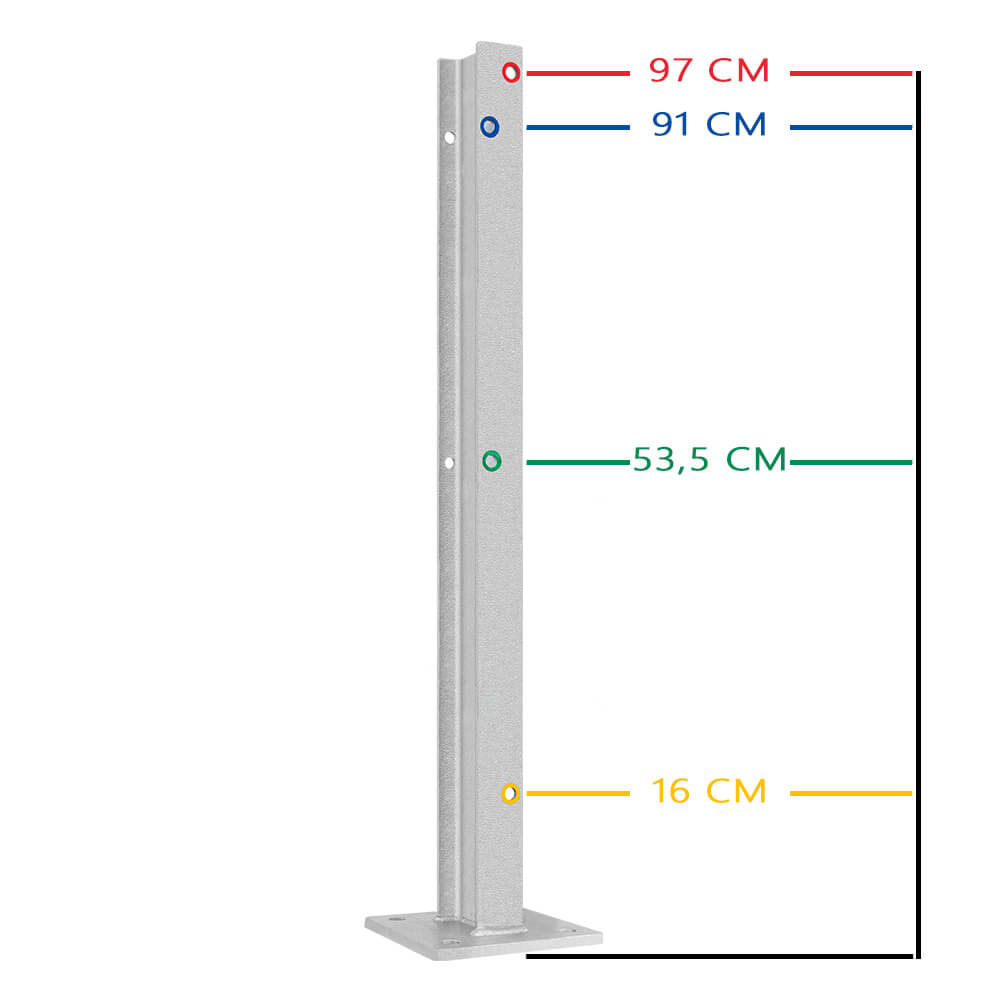

• [M100 gelb M100 grün]: Das gelb markierte Aufnahmeloch am M100-Pfosten befindet sich 16 cm über dem Boden. Die Unterkante des dort montierten Plankenholms liegt vom Boden aus in 0,5 cm Höhe, die Oberkante befindet sich vom Boden aus in 31,5 cm Höhe. Für den 2. Plankenholm benutzen Sie das grüne Aufnahmeloch. Dieses befindet sich 53,5 cm über dem Boden. Die Unterkante des dort montierten Plankenholms liegt vom Boden aus in 38 cm Höhe, die Oberkante befindet sich vom Boden aus in 69 cm Höhe.
• [M100 gelb M100 blau]: Das gelb markierte Aufnahmeloch am M100-Pfosten befindet sich 16 cm über dem Boden. Die Unterkante des dort montierten Plankenholms liegt vom Boden aus in 0,5 cm Höhe, die Oberkante befindet sich vom Boden aus in 31,5 cm Höhe. Für den 2. Plankenholm benutzen Sie das blaue Aufnahmeloch. Dieses befindet sich 91 cm über dem Boden. Die Unterkante des dort montierten Plankenholms liegt vom Boden aus in 75,5 cm Höhe, die Oberkante befindet sich vom Boden aus in 106,5 cm Höhe.
• [M100 gelb M100 rot]: Das gelb markierte Aufnahmeloch am M100-Pfosten befindet sich 16 cm über dem Boden. Die Unterkante des dort montierten Plankenholms liegt vom Boden aus in 0,5 cm Höhe, die Oberkante befindet sich vom Boden aus in 31,5 cm Höhe. Für den 2. Plankenholm benutzen Sie das rote Aufnahmeloch. Dieses befindet sich 97 cm über dem Boden. Die Unterkante des dort montierten Plankenholms liegt vom Boden aus in 81,5 cm Höhe, die Oberkante befindet sich vom Boden aus in 112,5 cm Höhe.
• [M100 grün M100 blau]: Das grün markierte Aufnahmeloch am M100-Pfosten befindet sich 53,5 cm über dem Boden. Die Unterkante des dort montierten Plankenholms liegt vom Boden aus in 38 cm Höhe, die Oberkante befindet sich vom Boden aus in 69 cm Höhe. Für den 2. Plankenholm benutzen Sie das blaue Aufnahmeloch. Dieses befindet sich 91 cm über dem Boden. Die Unterkante des dort montierten Plankenholms liegt vom Boden aus in 75,5 cm Höhe, die Oberkante befindet sich vom Boden aus in 106,5 cm Höhe.
• [M100 grün M100 rot]: Das grün markierte Aufnahmeloch am M100-Pfosten befindet sich 53,5 cm über dem Boden. Die Unterkante des dort montierten Plankenholms liegt vom Boden aus in 38 cm Höhe, die Oberkante befindet sich vom Boden aus in 69 cm Höhe. Für den 2. Plankenholm benutzen Sie das rote Aufnahmeloch. Dieses befindet sich 97 cm über dem Boden. Die Unterkante des dort montierten Plankenholms liegt vom Boden aus in 81,5 cm Höhe, die Oberkante befindet sich vom Boden aus in 112,5 cm Höhe.

Mehr zu diesem Produkt:

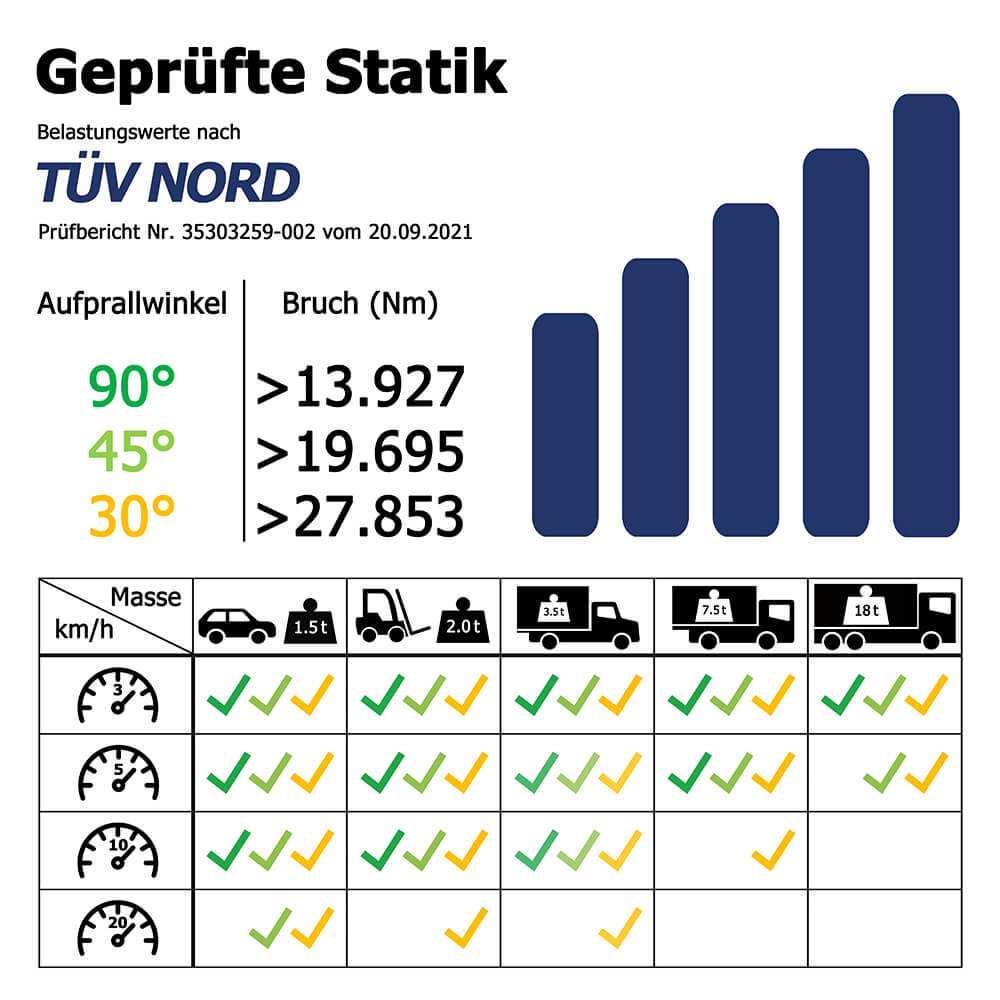

Für den Statiker: Bruchkraft (Biegekraft) auf 25 cm Höhe >55707 N (40046 N), auf 50 cm Höhe >27853 N (20023 N), auf 75 cm Höhe >18569 N (13349 N), auf 100 cm Höhe > 13927 N (10012 N), auf getesteter Höhe (83 cm) >16779 N (12062 N). Maximale Energieaufnahme im 90° Aufprallwinkel: >13927 Nm, im 45° Aufprallwinkel: >19695 Nm, im 30° Aufprallwinkel: >27853 Nm.
